NORMA Oficial Mexicana NOM-086-SCFI-2010, Industria hulera-Llantas nuevas de construcción radial que son empleadas para cualquier vehículo con un peso bruto vehicular igual o menor a 4 536 kg (10 000 lb)-Especificaciones de seguridad y métodos de prueba.
Al margen un sello con el Escudo Nacional, que dice: Estados Unidos Mexicanos.- Secretaría de Economía.
NORMA OFICIAL
MEXICANA NOM-086-SCFI-2010, INDUSTRIA HULERA-LLANTAS NUEVAS DE CONSTRUCCION
RADIAL QUE SON EMPLEADAS PARA CUALQUIER VEHICULO CON UN PESO BRUTO VEHICULAR
IGUAL O MENOR A 4 536 KG (10 000 LB)-ESPECIFICACIONES DE
SEGURIDAD Y METODOS DE PRUEBA.
FRANCISCO
RAMOS GOMEZ, Presidente del Comité Consultivo Nacional de Normalización de
Seguridad al Usuario, Información Comercial y Prácticas de Comercio, con
fundamento en los artículos 34 fracciones XIII y XXXI de
CONSIDERANDO
Que
es responsabilidad del Gobierno Federal procurar las medidas que sean
necesarias para garantizar que los productos que se comercialicen en territorio
nacional contengan los requisitos necesarios con el fin de garantizar los
aspectos de seguridad e información comercial para lograr una efectiva
protección del consumidor;
Que
con fecha 24 de noviembre de 2009, el Comité Consultivo Nacional de
Normalización de Seguridad al Usuario, Información Comercial y Prácticas de
Comercio, aprobó la publicación del Proyecto de Norma Oficial Mexicana
PROY-NOM-086-SCFI-2009, Industria hulera-Llantas nuevas de construcción radial
que son empleadas para cualquier vehículo con un peso bruto vehicular igual o
menor a 4 536 kg (10 000 lb)-Especificaciones de seguridad y métodos de prueba,
la cual se realizó en el Diario Oficial de
Que la manifestación de
impacto regulatorio a que hace referencia el artículo 45 de
Que
durante el plazo de 60 días naturales contados a partir de la fecha de
publicación de dicho proyecto de Norma Oficial Mexicana,
Que con fecha 27 de mayo de 2010,
el Comité Consultivo Nacional de Normalización de Seguridad al Usuario,
Información Comercial y Prácticas de Comercio, aprobó por unanimidad
Que
Norma
Oficial Mexicana NOM-086-SCFI-2010, Industria hulera-Llantas nuevas de
construcción radial que son empleadas para cualquier vehículo con un peso bruto
vehicular igual o menor a 4 536 kg (10 000 lb)-Especificaciones de seguridad y
métodos de prueba.
México, D.F., a 9 de junio de
2010.- El Director General de Normas y Presidente del Comité Consultivo
Nacional de Normalización de Seguridad al Usuario, Información Comercial y
Prácticas de Comercio, Francisco Ramos
Gómez.- Rúbrica.
NORMA OFICIAL MEXICANA NOM-086-SCFI-2010, INDUSTRIA HULERA-LLANTAS NUEVAS DE CONSTRUCCION RADIAL QUE SON EMPLEADAS PARA CUALQUIER VEHICULO CON UN PESO BRUTO VEHICULAR IGUAL O MENOR A 4 536 kg (10 000 lb)- ESPECIFICACIONES DE SEGURIDAD Y METODOS DE PRUEBA
PREFACIO
En la elaboración de la presente
Norma Oficial Mexicana participaron las siguientes empresas e instituciones:
ASOCIACION DE FABRICANTES DE HULE DE LOS ESTADOS UNIDOS DE NORTEAMERICA.
- CAMARA NACIONAL DE
INSTITUTO NACIONAL DE ESTANDARES Y TECNOLOGIA DE LOS ESTADOS UNIDOS DE NORTEAMERICA
- NORMALIZACION Y CERTIFICACION ELECTRONICA, A.C.
- PETROLEOS MEXICANOS
Subgerencia de calidad, Seguridad Industrial y Protección Ambiental. Complejo Petroquímico Morelos.
- PROCURADURIA FEDERAL DEL CONSUMIDOR
Dirección General de Verificación y Vigilancia.
- SECRETARIA DE ECONOMIA
Dirección General de Normas.
INDICE
1. Objetivo y campo de aplicación
2. Referencias
3. Definiciones
4. Clasificación
5. Especificaciones
6. Muestreo
7. Métodos de prueba
8. Información Comercial
9. Evaluación de la conformidad
10. Vigilancia
Apéndice normativo A
Apéndice normativo B
11. Bibliografía
12. Concordancia con normas internacionales.
Transitorios
1. Objetivo y campo de aplicación
1.1 La
presente Norma Oficial Mexicana establece las especificaciones de seguridad y
métodos de prueba que deben cumplir las llantas nuevas nacionales e importadas
de construcción radial que son empleadas para cualquier vehículo con un peso
bruto vehicular igual o menor a 4 536 kg (10 000 lb), y que corresponden a una
capacidad de carga B, C, D o E, las cuales se comercializan en los Estados
Unidos Mexicanos.
1.2 Esta Norma
Oficial Mexicana no es aplicable a llantas para vehículos de carrera, uso
agrícola e industrial, llantas para nieve, llantas con profundidad de dibujo >
14,3 mm (18/32), así como también las llantas de remolques para camión
especial (ST), de motocicleta, trimotos, cuatrimotos, llantas de uso temporal,
diagonales y diagonales con cinturón, así como aquellas que son diseñadas para
rodar sin presión de aire y con un rin especial, conocidas como llantas con
anclaje vertical.
2. Referencias
Esta Norma Oficial Mexicana se
complementa con las siguientes normas vigentes:
NOM-008-SCFI-2002, Sistema
general de unidades de medida. Publicada en el Diario Oficial de
NOM-106-SCFI-2000, Características
de diseño y condiciones de uso de la contraseña Oficial. Publicada en el Diario
Oficial de
NMX-T-004-SCFI-2008, Industria
Hulera-Llantas, Cámaras y accesorios Definiciones (Cancela a la NMX-T-004-SCFI-2000).
Declaratoria de vigencia publicada en el Diario Oficial de
3. Definiciones
Las definiciones y términos
técnicos empleados en la presente Norma Oficial Mexicana, están contemplados en
3.1
Vehículo automotor.
Medio de transporte diseñado y
equipado para el servicio público o privado, y es impulsado por medio de la
fuerza de un motor eléctrico o de un motor de combustión interna.
3.2
Llanta con anclaje vertical.
Es aquella que tiene costados
reforzados con un sistema de sujeción especial de la ceja al rin.
3.3
Modelo de llanta.
Es la denominación de una llanta
que puede comprender diferentes claves de identificación o medidas, las cuales establecen determinadas
características, tales como: símbolo de velocidad, rango de carga, entre otras.
Se consideran llantas del mismo
modelo las que cumplan con los siguientes requisitos:
a) Que sean de la misma marca;
b) Que tengan el mismo diseño o dibujo en la banda de rodamiento;
c) Que sean de construcción radial;
d) Que sean tipo con o sin cámara; y
e) Que sean empleadas para cualquier vehículo con un peso bruto vehicular igual o menor a 4 536 kg (10 000 lb).
Lo anterior, es independiente de
sus claves descriptivas, si es de cara blanca o negra o con letras realzadas o
de su índice o rango de velocidad o su capacidad o índice de carga.
3.4 Clave
de identificación
Es un código aceptado
internacionalmente para la identificación de las llantas, el cual se muestra y
se detalla en la tabla 1.
TABLA 1-Clave de identificación de llantas radiales
El significado de la clave de
identificación de las llantas varía de acuerdo al país de origen o del
fabricante, en la matriz anexa se definen las posibles combinaciones de clave
de identificación y sus nombres genéricos para una rápida clasificación, siendo
válida cualquiera de las combinaciones aquí presentadas.
|
Clave de identificación de llantas
radiales |
|||||||||
|
Columna |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Ejemplo 1: |
P |
215 |
/60 |
H |
R |
14 |
91 |
H |
|
|
P Métrica |
P |
M |
M |
OP |
M |
M |
OP |
OP |
N/A |
|
Milimétrica |
|
M |
OP |
OP |
M |
M |
OP |
OP |
N/A |
|
Ejemplo 2: |
LT |
235 |
/75 |
|
R |
16 |
97 |
Q |
LR |
|
Camioneta |
OP |
M |
OP |
N/A |
M |
M |
OP |
OP |
M |
Significado de las columnas:
Columna 1.- Aplicación:
P, Llanta para servicio en pasajeros (automóvil).
Milimétricas
en función de su capacidad de carga.
LT,
Llanta de camioneta o camión ligero. (Puede o no estar grabado en la clave de
identificación de la llanta).
Columna 2.- Anchura
de sección: puede expresarse en milímetros, pulgadas o letras equivalentes.
Columna 3.- Relación
altura/anchura: se expresa por porcentaje.
Columna 4.- Símbolo
de velocidad: se expresa con letra equivalente a la categoría de velocidad,
véase apéndice normativo A, tabla 7.
Columna 5.- Tipo
de construcción: R Radial.
Columna 6.- Clave
de rin: se expresa en pulgadas o milímetros.
Columna 7.- índice
de carga: se expresa en un número equivalente a la capacidad máxima de carga, véase
apéndice normativo A, tabla 8.
Columna 8.- Símbolo
de velocidad: se expresa con letra equivalente a la categoría de velocidad,
véase apéndice normativo A, tabla 7.
Columna 9.- Capacidad
de carga (Load Range L R ). Identificado con las siglas C, D o E.
M Asignación obligatoria.
OP Asignación opcional.
N/A No aplica.
3.5 Presión máxima de inflado permitida
De acuerdo a las especificaciones
de diseño que tenga la llanta, es la presión máxima a la que puede ser inflada
a la temperatura ambiente, sin exponerla a sufrir deterioros por exceso de
presión durante su trabajo.
3.6 Capas
equivalentes
La resistencia que ofrece el
número de capas de algodón de una llanta con respecto a la resistencia de capas
de un material diferente.
4. Clasificación
4.1 De
acuerdo a la capacidad de carga, las llantas contempladas en esta Norma Oficial
Mexicana, se clasifican en cualquiera de las siguientes formas:
a.- Con
las letras B, C, D o E, que corresponden a 4, 6, 8 o 10 capas equivalentes,
respectivamente.
b.- Con
los números 4, 6, 8 o 10, que indican capacidad de capas equivalentes.
c.- Con
las palabras:
- Carga normal o carga estándar,
o
- Carga ligera, o
- Carga extra, o
- Carga reforzada.
d.- Indice
de carga tal como se indica en la tabla 8 del apéndice normativo A.
5. Especificaciones
5.1
Capacidad de carga
Es la establecida en las tablas
11 a la 38 del apéndice normativo B o de acuerdo a su índice de carga según
tabla 8 del apéndice normativo A.
5.2
Indicador de desgaste de la banda de rodamiento
Las llantas objeto de esta Norma
Oficial Mexicana deben contar con indicadores de desgaste con una altura mínima
de 1,6 mm, lo cual se considera como límite de seguridad en la llanta. Esto se
verifica con ayuda de un medidor de profundidad.
5.3
Dimensiones de las llantas.
5.3.1 La
anchura de sección no debe ser mayor del 7% ni ser menor del 4% de la
especificada en las tablas 11 a la 38 del apéndice normativo B, excepto en el
caso de que la llanta tenga una banda protectora especial, en este caso, la
tolerancia anterior puede ser excedida en 8 mm.
5.3.1.1
El factor mínimo de medida debe ser cuando menos el indicado en las tablas 11 a
la 38 del apéndice normativo B.
Lo anterior se verifica de
acuerdo con el método de prueba descrito en el inciso 7.1.
5.4

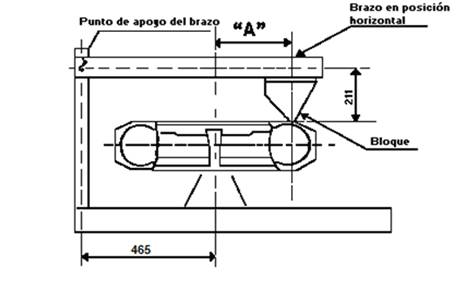

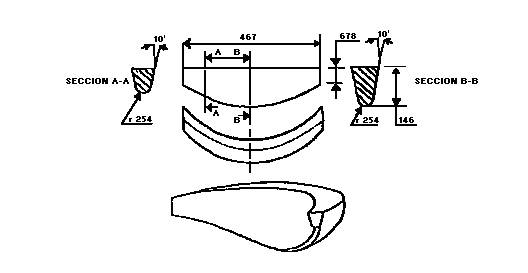

Resistencia de la ceja al desmontaje del rin en llantas radiales tipo sin
cámara.
La fuerza aplicada para desmontar
la ceja de la llanta en las áreas de aplicación no debe ser menor de:
5.4.1 Un
valor de 6,7 kN para aquellas llantas con una anchura de sección menor de 160
mm.
5.4.2 Un
valor de 8,9 kN para aquellas llantas con una anchura de sección de 160 mm a
205 mm como máximo.
5.4.3 Un
valor de 11,1 kN para aquellas llantas con una anchura de sección mínima de 205
mm.
Lo anterior se verifica de
acuerdo con el método de prueba descrito en el inciso 7.4.
NOTA:
Este procedimiento no aplica a llantas radiales con cámara, en virtud de que
este tipo de llantas utiliza un contenedor de aire no integrado a la llanta, lo
cual hace que la prueba no sea funcional. De igual manera, no aplica a llantas
radiales sin cámara de camioneta/LT.
5.5
Resistencia de la llanta a la penetración.
Cada llanta debe reunir los
requisitos necesarios para poder resistir la energía de ruptura mínima
especificada en las tablas 9 y 10 al probarse de acuerdo con lo que se
establece en el método de prueba descrito en el inciso 7.5.
5.6
Comportamiento de la llanta a alta velocidad, carga y baja presión de inflado.
En los tres casos, la llanta no
debe presentar evidencia visual de separación de la banda de rodamiento,
costado, capas, capa hermética, ceja, así como arrancaduras, cuerdas expuestas
o rotas, agrietamientos o uniones abiertas, cuando se prueba conforme al
procedimiento descrito en los incisos 7.2, 7.3 y 7.3.1.
Al usarse el rin de prueba, éste
no debe deformarse ni dejar escapar el aire, a través de la parte que
constituye la cámara neumática llanta-rin, cuando se prueba de acuerdo al
procedimiento descrito en los incisos 7.2 y 7.3.
La presión de la llanta se debe
medir por lo menos en un tiempo que esté entre 15 y 25 min una vez que terminó
la prueba y ésta no debe ser menor al 95% de la presión inicial especificada en
la tabla 6.
5.7
Presión máxima de inflado.
La presión máxima de inflado
permisible es la establecida en las tablas del Apéndice Normativo B datos
técnicos específicos por clave de identificación. Esto se verifica con la ayuda
de un manómetro.
6. Muestreo
Para efectos de la evaluación de
la conformidad, ésta se llevará a cabo por modelo y el número de llantas que
integran la muestra del producto objeto de esta Norma Oficial Mexicana, debe
ser de tres llantas de la misma clave de identificación.
7. Métodos de prueba
Para llevar a cabo los métodos de
prueba, deben emplearse tres llantas.
a) Una
primera llanta para comprobar las especificaciones siguientes: dimensiones,
resistencia de la ceja al desmontaje del rin, y resistencia de la llanta a la
penetración. Las pruebas deben ser efectuadas en el orden mencionado.
b) Una
segunda llanta para pruebas de comportamiento de la llanta a la carga y baja
presión de inflado.
c) Una
tercera llanta para prueba de comportamiento a la alta velocidad.
7.1
Dimensiones de la llanta
7.1.1
Aparatos y/o instrumentos
-
Manómetro con resolución de 10 kPa o mejor (o unidad de medida equivalente);
-
Compás de exteriores;
-
Cinta métrica;
-
Regla métrica metálica;
-
Calibrador Vernier;
-
Rin de prueba.
7.1.2 Preparación
de la muestra
7.1.2.1 Montar
la llanta en el rin de medición especificado en las tablas 11 a la 38 del
apéndice normativo B, o lo especificado por el fabricante o manuales de
referencia aplicables.
7.1.2.2 Para
el caso de llantas P-Métricas o milimétricas, inflar la llanta de acuerdo a lo
especificado en la tabla 2.
TABLA 2-Presión de inflado para pruebas dimensionales
|
Presión de
inflado (kPa) |
|
|
Capacidad de
carga: Ligera/Normal/B |
Capacidad de
carga extra o Reforzada |
|
180 |
220 |
7.1.2.3 En
caso de llantas LT (camioneta), inflar a la presión correspondiente a la carga
máxima como se indica en el costado de la llanta o de acuerdo a los datos
técnicos especificados por el fabricante.
7.1.2.4 Acondicionar
el ensamble llanta-rin en el cuarto de pruebas a una temperatura de 293 K a 303
K (20°C a 30°C) al menos 24 h.
7.1.2.5 Reajustar
la presión de inflado en caso de ser necesario de acuerdo a la tabla 2 y/o
inciso 7.1.2.3.
7.1.3 Procedimiento
de prueba
7.1.3.1 Medir el ancho de sección utilizando un compás de
exteriores y regla métrica metálica, aproximar el resultado obtenido al valor
de la marca inferior si visualmente está a menos de la mitad de la distancia
entre las dos subdivisiones de la regla, en el caso en que se encuentre entre
la mitad y el valor de la marca superior aproximar al valor superior.
Se puede utilizar un
calibrador para medir directamente el ancho de sección.
Se toman seis lecturas en puntos
aproximadamente equidistantes, alrededor de la circunferencia de la llanta,
evitando medir en los espesores adicionales, tales como costillas protectoras,
bandas o letras realzadas;
7.1.3.2 Anotar
el promedio de estas mediciones como ancho de sección, sin guardabanqueta,
letras realzadas y/o adornos.
7.1.3.3 Determinar
el diámetro exterior por la medición de la circunferencia (perímetro) de la
llanta y dividir entre (3,1416).
7.1.3.4 El
factor mínimo de medida se obtiene de la suma del promedio del ancho de sección
más el diámetro exterior obtenido, el cual debe ser igual o mayor a lo
especificado en las tablas 11 a la 38 del apéndice normativo B.
7.1.4
Requisitos de cumplimiento.
7.1.4.1
El ancho de sección para cada medición de acuerdo con el procedimiento de
prueba debe cumplir con 5.3.1.
7.2 Comportamiento
de la llanta a la alta velocidad
7.2.1 Aparatos
y/o instrumentos
a) Manómetros con resolución de 10 kPa o mejor (o unidad de medida equivalente);
b) Rin de prueba;
c) Termómetro que cuente con una escala de 273 K (0°C) a 373 K (100°C) con subdivisiones de 1 K (1°C);
d) Un equipo de prueba que cumpla con las siguientes características:
d.1 Una polea motriz de superficie lisa, de 1 708 mm ± 1,0% de diámetro, el ancho de la polea debe ser mayor a la anchura de la banda de rodamiento de la llanta a probar;
d.2 Este equipo debe estar provisto de controles y registradores para los diferentes parámetros requeridos en esta prueba.
Una polea motriz de superficie
lisa de 1 708 mm ±1,0% de diámetro y con una anchura mayor a la banda de
rodamiento de la llanta por probarse, sobre la cual se presiona y se hace girar
ésta.
7.2.2.
Preparación de la muestra.
La muestra se prepara conforme a
lo indicado en el inciso 7.2.2.1.
7.2.2.1
Montar la llanta en el rin de prueba e inflar a la presión especificada de
acuerdo a la tabla 3.
TABLA 3-Presión de inflado para alta velocidad
|
Tipo de llanta |
Presión de
prueba (kPa) |
|
P-Métrica/milimétrica.
Llantas para pasajero |
|
|
Capacidad de
carga ligera |
220 |
|
Capacidad de
carga normal |
220 |
|
Capacidad de
carga B |
220 |
|
Capacidad de
carga reforzada |
260 |
|
Capacidad de
carga extra |
260 |
|
LT Anchura de
sección transversal nominal ≤ 295 mm |
|
|
Capacidad de
carga B |
240 |
|
Capacidad de
carga C |
320 |
|
Capacidad de
carga D |
410 |
|
Capacidad de
carga E |
500 |
|
LT Anchura de
sección transversal nominal > 295 mm |
|
|
Capacidad de
carga C |
230 |
|
Capacidad de
carga D |
320 |
|
Capacidad de
carga E |
410 |
7.2.2.2. Acondicionar
el ensamble llanta rin por un lapso de tres horas a una temperatura de 308 K ±
3 K (35 ± 3°C).
7.2.2.3
Antes o después de montar el ensamble llanta-rin en el eje de pruebas y antes
de iniciar la prueba reajustar la presión de inflado de la llanta de acuerdo a
lo especificado en la tabla 3.
7.2.3 Procedimiento
de prueba.
7.2.3.1
Presionar el ensamble llanta-rin contra la cara externa de la polea de pruebas
con un diámetro de 1 708 mm ± 1%.
7.2.3.2
Aplicar al eje de prueba una carga del 85% de la carga máxima de la llanta.
7.2.3.3
Rodar la llanta para calentarla por un tiempo no menor a 2 h y a una velocidad
no menor a 80 km/h.
7.2.3.4 Permitir
que la llanta se enfríe a una temperatura de 308 K ± 3 K (35 ± 3°C), hasta
alcanzar la presión inicial de la prueba o por dos horas, lo que ocurra primero
y en caso de ser necesario reajustar la
presión de inflado de acuerdo a la tabla 3 antes de continuar la prueba.
7.2.3.5
Durante la prueba la presión de inflado no debe ser ajustada y la carga se debe
mantener al valor aplicado en 7.2.4.2.
7.2.3.6
La medición de la temperatura ambiente se debe medir a una distancia no menor a
150 mm y no mayor a 1 000 mm de la llanta y se debe mantener a una temperatura
de 308 K ± 3 K (35 ± 3°C).
7.2.3.7
Después de lo establecido en el inciso 7.2.4.4, la prueba se conduce
continuamente sin interrupciones, por noventa minutos a través de tres etapas
de treinta minutos cada una con las siguientes velocidades: 140 km/h, 150 km/h
y 160 km/h, respectivamente.
7.2.3.8
Una vez finalizadas las tres etapas anteriormente indicadas, retirar la llanta
de la polea de prueba, reposar la llanta dentro del cuarto de pruebas, por un
tiempo entre 15 min y 25 min, medir la presión de inflado, desinflar la llanta
y retirar del rin de prueba e inspeccionar.
7.2.4
Requisitos de cumplimiento
7.2.4.1 Después
de la prueba, la llanta no debe presentar evidencia visual de separación de la
banda de rodamiento, costado, capas, capa hermética, ceja, así como arrancaduras,
cuerdas expuestas o rotas, agrietamientos o uniones abiertas.
7.2.4.2
La presión del aire de la llanta, al medirse entre 15 min y 25 min después del
final de la prueba, no debe ser menor a 95% de la presión inicial especificada
en la tabla 3.
7.3 Comportamiento
de la llanta a la carga y baja presión de inflado.
7.3.1 Aparatos
y/o instrumentos
a) Manómetros con resolución de 10 kPa o mejor (o unidad de medida equivalente);
b) Rin de prueba;
c) Termómetro con una escala de 273 K (0°C) a 373 K (100°C) con subdivisiones de 1 K (1°C);
d) Un equipo de prueba que cumpla con las siguientes características:
d.1 Una polea motriz de superficie lisa, de 1 708 mm ± 1,0% de diámetro, el ancho de la polea debe ser mayor a la anchura de la banda de rodamiento de la llanta a probar;
d.2 Este equipo debe estar provisto de controles y registradores para los diferentes parámetros requeridos en esta prueba.
Una polea motriz de superficie
lisa de 1 708 mm ± 1% de diámetro y con una anchura mayor a la banda de
rodamiento de la llanta por probarse, sobre la cual se presiona y se hace girar
ésta. Este equipo debe estar provisto de controles y registradores para los
diferentes parámetros requeridos en esta prueba.
7.3.2 Preparación
de la muestra.
7.3.2.1
Montar la llanta en el rin de prueba e inflar a la presión especificada en la
tabla 4.
TABLA 4-Presión de inflado para el comportamiento a la carga
|
Tipo de llanta |
Presión de
prueba (kPa) |
|
P-métrica/milimétricas |
|
|
Capacidad de
carga ligera |
180 |
|
Capacidad de
carga Normal |
180 |
|
Capacidad de
carga B |
180 |
|
Capacidad de carga
reforzada |
220 |
|
Capacidad de
carga Extra |
220 |
|
LT anchura de
sección transversal nominal <295 mm |
|
|
Capacidad de
carga B |
240 |
|
Capacidad de
carga C |
260 |
|
Capacidad de
carga D |
340 |
|
Capacidad de
carga E |
410 |
|
LT anchura de
sección transversal nominal >295 mm |
|
|
Capacidad de
carga C |
190 |
|
Capacidad de
carga D |
260 |
|
Capacidad de
carga E |
340 |
7.3.2.2
Acondicionar el ensamble llanta rin a una temperatura de 308 K ± 3 K (35 ± 3°C),
por lo menos durante tres horas.
7.3.2.3
Antes de iniciar la prueba, reajustar al valor de presión inicial de inflado
especificado, de acuerdo con la tabla 4.
7.3.3
Procedimiento de prueba
7.3.3.1
Montar el ensamble llanta-rin en el equipo de prueba indicado en el inciso
7.2.1 literal d) de la presente Norma Oficial Mexicana y presionar contra la
cara externa de la polea.
7.3.3.2
Durante la prueba la temperatura ambiente debe ser medida a una distancia no
menor a 150 mm y no mayor a 1 000 mm de la llanta, y debe ser de 308 K ± 3 K
(35 ± 3°C).
7.3.3.3
Al final de la prueba de comportamiento a la carga, continuamente y sin
interrupciones, realizar la prueba de baja presión durante al menos 90 minutos
a una velocidad de prueba no menor a 120 km/h, conforme a
TABLA 5-Condiciones de prueba para el comportamiento a la carga
|
Periodo de prueba |
Duración (horas) |
Carga como
porcentaje de la carga máxima de la llanta |
|
1 |
4 |
85% |
|
2 |
6 |
90% |
|
3 |
24 |
100% |
7.3.3.4
Durante la prueba la presión de inflado no debe ser corregida y se deben
mantener los valores de las cargas correspondientes a cada periodo de prueba
como se indica en la tabla 5.
7.3.3.5
Enfriar la llanta dentro del cuarto de prueba entre 15 min y 25 min después de
realizada la prueba como se indica en la tabla 5 y medir la presión de inflado.
7.3.4
Expresión de resultados.
7.3.4.1
Cuando la llanta ha sido probada de acuerdo a los requisitos anteriores, se
inspecciona y no debe presentar evidencia visual de separación de la banda de
rodamiento, costado, capas, capa hermética, ceja, así como arrancaduras,
cuerdas expuestas o rotas, agrietamientos o uniones abiertas.
7.3.4.2
La presión del aire de la llanta, al medirse entre 15 min y 25 min después del
final de la prueba, no debe ser menor a 95% de la presión inicial especificada
en la tabla 4.
7.3.5
Comportamiento de la llanta a baja presión de inflado.
7.3.5.1
Preparación de la muestra.
7.3.5.1.1.
Usando el mismo ensamble llanta-rin y, al término de la prueba de
comportamiento de la llanta a la carga, ajustar la presión de inflado de la
llanta de acuerdo a la tabla 6.
TABLA 6-Condiciones
de inflado a baja presión
|
Tipo de llanta |
Presión de
prueba (kPa) |
|
P-métrica/milimétrica |
|
|
Capacidad de
carga: Normal/Ligera/B |
140 |
|
Capacidad de
carga reforzada |
160 |
|
Capacidad de
carga extra |
160 |
|
LT |
|
|
Capacidad de
carga B |
190 |
|
Capacidad de
carga C |
200 |
|
Capacidad de
carga D |
260 |
|
Capacidad de
carga E |
320 |
7.3.5.1.2
Acondicionar el ensamble llanta-rin a una temperatura de 308 K ± 3 K (35 ± 3°C),
por un periodo no menor a 2 h.
7.3.5.1.3
Antes o después de montar el ensamble llanta-rin en el eje de pruebas y antes
de iniciar la prueba reajustar la presión de inflado de la llanta de acuerdo a
lo especificado en la tabla 6.
7.3.5.2
Procedimiento de prueba
7.3.5.2.1
Al finalizar la prueba de comportamiento de la llanta a la carga, de manera
continua y sin interrupciones, presionar el ensamble contra la cara externa de
la polea de pruebas con diámetro de 1
708 mm ± 1% y realizar la prueba de baja presión por un tiempo de al menos 90
min a una velocidad de al menos de 120 km/h.
7.3.5.2.2
La carga a aplicarse debe ser el 100% del máximo de carga marcado en la cara
lateral de la llanta.
7.3.5.2.3
Durante la prueba, la presión de inflado no debe ser modificada y se debe
mantener la carga desde el inicio.
7.3.5.2.4
Durante la prueba, la temperatura ambiente debe medirse a una distancia que se
ubique entre 150 mm y 1 000 mm de la llanta, y se debe mantener a una
temperatura de 308 K ± 3 K (35 ± 3°C).
7.3.5.2.5 Dejar enfriar la llanta dentro
del cuarto de pruebas entre 15 min y 25 min. Medir la llanta. Desmontarla del
rin y revisarla.
7.3.5.3. Expresión de resultados
7.3.5.3.1 Después de la prueba, la llanta
no debe presentar evidencia visual de separación de la banda de rodamiento,
costado, capas, capa hermética, ceja, así como arrancaduras, cuerdas expuestas
o rotas, agrietamientos o uniones abiertas.
7.3.5.3.2 La presión del aire de la
llanta, al medirse entre 15 min y 25 min después del final de la prueba, no
debe ser menor a 95% de la presión inicial especificada en la tabla 6.
7.4 Resistencia de la ceja al desmontaje del
rin en llanta sin cámara.
7.4.1 Aparatos y/o instrumentos
- Manómetro con resolución
de 10 kPa o mejor (o unidad de medida equivalente);
- Rin de prueba;
- Regla métrica metálica;
- Equipo de acuerdo a las
figuras ilustrativas 1 y 2.
|
Medida de rin |
Valores de "A" |
||
|
609,6 |
mm |
380 |
mm |
|
558,4 |
mm |
368 |
mm |
|
533,4 |
mm |
356 |
mm |
|
508,0 |
mm |
345 |
mm |
|
482,6 |
mm |
330 |
mm |
|
457,2 |
mm |
318 |
mm |
|
431,8 |
mm |
305 |
mm |
|
406,4 |
mm |
292 |
mm |
|
381,0 |
mm |
279 |
mm |
|
355,6 |
mm |
267 |
mm |
|
330,2 |
mm |
254 |
mm |
|
304,8 |
mm |
241 |
mm |
|
279,4 |
mm |
229 |
mm |
|
254,0 |
mm |
216 |
mm |
FIGURA 1-Esquema del equipo de prueba de
resistencia de la ceja al desmontaje del rin.
MATERIAL: Aluminio fundido 355; tratamiento T-6, acabado 0,00127 mm
FIGURA 2.- Bloque metálico patrón usado en la prueba de resistencia de
la ceja al desmontaje del rin.
7.4.2
Preparación de la muestra.
7.4.2.1
Lavar la llanta y después de secar las cejas se monta sin lubricante o adhesivo
en el rin de prueba limpio.
7.4.2.2
Inflar la llanta a la presión especificada en la tabla 2 a temperatura
ambiente.
7.4.2.3
Montar el ensamble llanta-rin en la forma que se ilustra en la figura 1.
7.4.3
Procedimiento
7.4.3.1
Aplicar la fuerza a través del bloque a la parte externa del costado de la
llanta a una velocidad mínima de 0,05 m/min y a la distancia especificada en la
tabla de valores anexa a la figura 1, de acuerdo a la medida del rin y con el
brazo de palanca paralelo al ensamble llanta rin.
7.4.3.2
Aumentar la fuerza hasta que la ceja de la llanta se separe del rin o se
alcance el valor especificado en el inciso 5.4.1 / 5.4.2 / 5.4.3.
7.4.3.3
Repetir la prueba por lo menos en cuatro lugares equidistantes alrededor de la
llanta.
7.4.4
Expresión de resultados
Expresar los valores obtenidos,
en kN.
7.5
Resistencia de la llanta a la penetración
7.5.1
Aparatos y/o instrumentos
-
Manómetro con resolución de 10 kPa o mejor (o unidad de medida equivalente);
-
Rin de prueba;
-
Regla métrica metálica;
-
Equipo para prueba de resistencia a la penetración que cumpla con las
siguientes características:
Un vástago cilíndrico de acero de
19 mm ± 1 mm de diámetro con punta hemisférica que viaja a una velocidad mínima
de 0,05 m/min, el cual ejerce una fuerza sobre la banda de rodamiento de la
llanta.
7.5.2
Preparación de la muestra
7.5.2.1
Montar la llanta en el rin de prueba e inflar a la presión especificada en la
tabla 2, o el punto 7.1.2.3. En caso necesario se recomienda el uso de cámara.
7.5.2.2
Dejar reposar por lo menos 3 h a la temperatura ambiente.
7.5.2.3
Dejar reposar por lo menos 3 h a la temperatura ambiente.
7.5.2.4
Ajustar la presión a la especificada en la tabla 2 o el punto 7.1.2.3
7.5.3
Procedimiento
7.5.3.1
Aplicar la fuerza perpendicularmente a la costilla o bloque central de la banda
de rodamiento mediante el vástago, a una velocidad mínima de 0,05 m/min
evitando encajarlo en las ranuras de las costillas o bloques.
7.5.3.2
Registrar la fuerza y penetración en cinco puntos equidistantes alrededor de la
banda de rodamiento en la llanta, si se rompiera antes de que el interior de la
misma toque el rin, se registra la fuerza, así como la penetración y se aplican
los valores establecidos en las Tablas 9 o 10 del apéndice normativo A.
7.5.4
Cálculos
Calcular la energía de ruptura
para cada punto de prueba por medio de la siguiente fórmula:
Donde:
E es
la energía de ruptura, en Nm (joules).
F es
la fuerza aplicada, en newtons.
P es
la penetración del vástago, en metros.
7.5.5
Expresión de resultados.
El valor de la energía de ruptura
debe ser el promedio aritmético de cinco valores obtenidos según el inciso
anterior. El valor promedio debe ser igual o mayor que el especificado en las
Tablas 9 o 10 del apéndice normativo A.
7.6
Unidades de medida
Las unidades de medida empleadas
en los productos objeto de esta Norma Oficial Mexicana, deben ser las
establecidas en
8. Información comercial
8.1 Cada
llanta que se comercialice dentro del territorio nacional, debe tener visible y
moldeado cuando menos en un costado con letras y números de no menos de 2,0 mm
de altura la siguiente información. En ningún caso debe quedar oculta por las
cejas de cualquier rin que se haya especificado para usarse con esta llanta:
a) La clave de identificación, como se indica en la tabla 1.
b) La palabra radial o su símbolo R inserto en la clave de identificación.
c) El nombre o denominación o razón social o marca registrada o marca comercial.
d) Las palabras "Sin Cámara" o "Hermética", si la llanta fuese de ese tipo. En la redacción de las palabras Sin Cámara o Hermética se permite usar letras mayúsculas y sin acento.
e) La leyenda que identifique al país de origen del producto, por ejemplo: Producto de , Hecho en , Manufacturado en , Producido en , u otros análogos.
f) Capacidad de carga, como se indica en el inciso 4.1.
g) Contraseña oficial, de
acuerdo con
Cuando la llanta no traiga de
origen la información mencionada en los incisos d), e) y f) en idioma español y
la nomenclatura o signo distintivo del inciso g, se debe elegir la opción de
marcar o etiquetar antes de su comercialización en el punto de venta al
consumidor final.
8.2 Para
el caso de llantas de importación se debe incluir en la etiqueta:
- Nombre o denominación o razón social y el Registro Federal de Contribuyentes del importador.
9. Evaluación de la conformidad
La
evaluación de la conformidad del producto objeto de la aplicación de la
presente Norma Oficial Mexicana se debe llevar a cabo por modelo de llanta por
personas acreditadas y aprobadas en términos de lo dispuesto por
El
certificado que expida el organismo acreditado y aprobado, debe amparar el
modelo de las llantas, sus claves descriptivas de conformidad con los
procedimientos para la evaluación de la conformidad expedidos por
Para
llevar a cabo la evaluación de la conformidad de nuevas claves de
identificación de llantas que no estén contempladas en la presente Norma
Oficial Mexicana, el fabricante o el importador previa a su comercialización o
importación, debe presentar al Laboratorio acreditado y aprobado las
Especificaciones Técnicas conforme a los manuales técnicos aplicables (ver
Capítulo de Bibliografía) o datos técnicos del fabricante, así como las
muestras de las llantas a efecto de que se realicen las pruebas
correspondientes y remita el informe de resultados al organismo de
certificación quien será el responsable de expedir el certificado
correspondiente.
A petición
del interesado, los resultados de las pruebas emitidos por un laboratorio
acreditado y aprobado, o bien por un laboratorio extranjero autorizado mediante
el Acuerdo de Entendimiento para el reconocimiento de los laboratorios de
llantas de los Estados Unidos de América y México, entre las Oficinas del
Representante Comercial de los Estados Unidos y
10. Vigilancia
La
vigilancia de la presente Norma Oficial Mexicana, una vez que sea publicado
como norma definitiva, estará a cargo de
APENDICE NORMATIVO A
Datos Técnicos generales de las llantas
TABLA 7-Tabla de símbolos de velocidad
|
Símbolo de Velocidad |
Categoría de Velocidad km/h |
|
|
|
B |
50 |
|
|
|
C |
60 |
|
|
|
D |
65 |
|
|
|
E |
70 |
|
|
|
F |
80 |
|
|
|
G |
90 |
|
|
|
J |
100 |
|
|
|
K |
110 |
||
|
L |
120 |
||
|
M |
130 |
||
|
N |
140 |
||
|
P |
150 |
||
|
Q |
160 |
||
|
R |
170 |
||
|
S |
180 |
||
|
T |
190 |
||
|
U |
200 |
||
|
H |
210 |
||
|
V |
240 |
||
|
W |
270 |
||
|
Y |
300 |
||
|
Z |
Superior a 240 km/h |
||
|
TABLA 9-Resistencia
de la llanta a la penetración, valores mínimos de energía de ruptura (Joules)
para servicio de pasajeros (automóviles) |
||||||||
|
Tipo de construcción |
Anchura de sección |
Material cuerdas |
Capacidad de
carga |
|||||
|
B |
C |
D |
Normal/ Ligera |
Carga Extra |
Reforzada |
|||
|
Llantas radiales |
Menor de 160 mm |
todos |
220 |
331 |
441 |
220 |
441 |
441 |
|
Igual o mayor a 160 mm |
todos |
294 |
441 |
588 |
294 |
588 |
588 |
|
|
TABLA 10-Resistencia de la llanta a la penetración, valores mínimos de
energía de ruptura (Joules), para camioneta o camión ligero. |
|
|
Tipo de llanta Camioneta |
|
|
Clave de rin 17.5 o menores |
|
|
Diámetro del Vástago 19 mm ± 1 mm. |
|
|
Capacidad de carga |
Energía de Ruptura (Joules) |
|
B |
293 |
|
C |
361 |
|
D |
514 |
|
E |
576 |
Para llantas
con cuerdas de rayón se aplica el 60% de los valores de esta tabla.
APENDICE NORMATIVO B: DATOS TECNICOS ESPECIFICOS POR CLAVE DE
IDENTIFICACION
|
|
|
TABLA 11-P-Métricas |
|
|
||||||
|
Llantas radiales serie "60" |
||||||||||
|
Clave de identificación |
Tipo de carga |
Carga máxima |
Presión máxima |
Rin de medición |
Anchura de sección |
Factor mínimo de medida |
||||
|
kg |
kPa |
mm |
mm |
mm |
||||||
|
P195/60R13 |
Normal |
490 |
240 |
152,4 |
201 |
752 |
||||
|
P195/60R13 |
Extra |
530 |
280 |
152,4 |
201 |
752 |
||||
|
P205/60R13 |
Normal |
535 |
240 |
152,4 |
209 |
771 |
||||
|
P205/60R13 |
Extra |
575 |
280 |
152,4 |
209 |
771 |
||||
|
P215/60R13 |
Normal |
580 |
240 |
165,1 |
221 |
795 |
||||
|
P215/60R13 |
Extra |
625 |
280 |
165,1 |
221 |
795 |
||||
|
P185/60R14 |
Normal |
475 |
240 |
139,7 |
189 |
755 |
||||
|
P215/60R14 |
Normal |
610 |
240 |
165,1 |
221 |
821 |
||||
|
P215/60R14 |
Extra |
660 |
280 |
165,1 |
221 |
821 |
||||
|
P235/60R14 |
Normal |
710 |
240 |
177,8 |
240 |
862 |
||||
|
P235/60R14 |
Extra |
765 |
280 |
177,8 |
240 |
862 |
||||
|
P245/60R14 |
Normal |
760 |
240 |
177,8 |
248 |
882 |
||||
|
P245/60R14 |
Extra |
765 |
280 |
177,8 |
248 |
882 |
||||
|
P215/60R15 |
Normal |
640 |
240 |
165,1 |
221 |
846 |
||||
|
P235/60R15 |
Normal |
745 |
240 |
177,8 |
240 |
887 |
||||
|
P235/60R15 |
Extra |
800 |
280 |
177,8 |
240 |
887 |
||||
|
P245/60R15 |
Normal |
795 |
240 |
177,8 |
248 |
907 |
||||
|
P245/60R15 |
Extra |
860 |
280 |
177,8 |
248 |
907 |
||||
|
P255/60R15 |
Normal |
855 |
240 |
190,5 |
260 |
930 |
||||
|
P255/60R15 |
Extra |
925 |
280 |
190,5 |
260 |
930 |
||||
|
P265/60R15 |
Normal |
915 |
240 |
203,2 |
272 |
953 |
||||
|
P265/60R15 |
Extra |
985 |
280 |
203,2 |
272 |
953 |
||||
|
P275/60R15 |
Normal |
975 |
240 |
203,2 |
279 |
972 |
||||
|
P275/60R15 |
Extra |
1050 |
280 |
203,2 |
279 |
972 |
||||
|
P235/60R16 |
Normal |
775 |
240 |
177,8 |
240 |
912 |
||||
|
P225/60R17 |
Normal |
750 |
240 |
165,1 |
228 |
915 |
||||
|
P275/60R17 |
Normal |
1060 |
240 |
203,2 |
279 |
1023 |
||||
|
*P275/60R20 |
Normal |
1180 |
240 |
203,2 |
279 |
1099 |
||||
|
P195/60R14 |
Normal |
515 |
240 |
152,4 |
201 |
778 |
||||
|
P225/60R14 |
Normal |
660 |
240 |
165,1 |
228 |
839 |
||||
|
P185/60R15 |
Normal |
500 |
240 |
139,7 |
189 |
780 |
||||
|
P185/60R15 |
Extra |
535 |
280 |
139,7 |
189 |
780 |
||||
|
P195/60R15 |
Normal |
540 |
240 |
152,4 |
201 |
803 |
||||
|
P205/60R15 |
Normal |
590 |
240 |
152,4 |
209 |
822 |
||||
|
P225/60R15 |
Normal |
690 |
240 |
165,1 |
228 |
864 |
||||
|
P215/60R16 |
Normal |
670 |
240 |
165,1 |
221 |
871 |
||||
|
P225/60R16 |
Normal |
730 |
240 |
165,1 |
228 |
889 |
||||
|
P235/60R16 |
Normal |
775 |
240 |
177,8 |
240 |
912 |
||||
|
P285/60R16 |
Normal |
1090 |
240 |
215,9 |
292 |
1021 |
||||
* NOTA:
Estas claves de identificación exceden la capacidad de carga especificada. Por
cuestiones de seguridad deben ser sometidas a los métodos de prueba de la
presente Norma Oficial Mexicana debido al servicio específico de la llanta.
|
|
|
TABLA 12-P-Métricas |
|
|
||
|
Llantas radiales
serie "70" |
||||||
|
Clave de identificación |
Tipo de carga |
Carga máxima |
Presión máxima |
Rin de medición |
Anchura de sección |
Factor mínimo de medida |
|
|
kg |
kPa |
mm |
mm |
mm |
|
|
P155/70R13 |
Normal |
387 |
240 |
114,3 |
157 |
694 |
|
P155/70R13 |
Extra |
412 |
280 |
114,3 |
157 |
694 |
|
P165/70R13 |
Normal |
425 |
240 |
127,0 |
170 |
720 |
|
P165/70R13 |
Extra |
485 |
280 |
127,0 |
170 |
720 |
|
P175/70R13 |
Normal |
470 |
240 |
127,0 |
177 |
740 |
|
P175/70R13 |
Extra |
510 |
280 |
127,0 |
177 |
740 |
|
P185/70R13 |
Normal |
515 |
240 |
139,7 |
189 |
766 |
|
P185/70R13 |
Extra |
560 |
280 |
139,7 |
189 |
766 |
|
P195/70R13 |
Normal |
565 |
240 |
152,4 |
201 |
791 |
|
P185/70R13 |
Extra |
610 |
280 |
152,4 |
201 |
791 |
|
P205/70R13 |
Normal |
615 |
240 |
152,4 |
209 |
812 |
|
P215/70R16 |
Normal |
775 |
240 |
165,1 |
221 |
913 |
|
P225/70R16 |
Normal |
825 |
240 |
165,1 |
228 |
934 |
|
P245/70R16 |
Normal |
950 |
240 |
177,8 |
248 |
980 |
|
P255/70R16 |
Normal |
1030 |
240 |
190,5 |
260 |
1005 |
|
P235/70R16 |
Normal |
900 |
240 |
177,8 |
240 |
959 |
|
P265/70R16 |
Normal |
1090 |
240 |
203,2 |
272 |
1031 |
|
*P275/70R16 |
Normal |
1180 |
240 |
203,2 |
279 |
1051 |
|
P245/70R17 |
Normal |
1000 |
240 |
177,8 |
248 |
1006 |
|
*P265/70R17 |
Normal |
1150 |
240 |
203,2 |
272 |
1057 |
|
*P265/70R18 |
Normal |
1180 |
240 |
203,2 |
272 |
1082 |
|
P175/70R14 |
Normal |
500 |
240 |
127,0 |
177 |
766 |
|
P185/70R14 |
Normal |
545 |
240 |
139,7 |
189 |
792 |
|
P185/70R14 |
Extra |
590 |
280 |
139,7 |
189 |
792 |
|
P195/70R14 |
Normal |
595 |
240 |
152,4 |
201 |
817 |
|
P195/70R14 |
Extra |
645 |
280 |
152,4 |
201 |
817 |
|
P205/70R14 |
Normal |
650 |
240 |
152,4 |
209 |
838 |
|
P205/70R14 |
Extra |
700 |
280 |
152,4 |
209 |
838 |
|
P215/70R14 |
Normal |
705 |
240 |
165,1 |
221 |
863 |
|
P215/70R14 |
Extra |
760 |
280 |
165,1 |
221 |
863 |
|
P225/70R14 |
Normal |
760 |
240 |
165,1 |
228 |
884 |
|
P225/70R14 |
Extra |
820 |
280 |
165,1 |
228 |
884 |
|
P235/70R14 |
Normal |
820 |
240 |
177,8 |
240 |
909 |
|
P235/70R14 |
Extra |
885 |
280 |
177,8 |
240 |
909 |
|
P245/70R14 |
Normal |
880 |
240 |
177,8 |
248 |
930 |
|
P245/70R14 |
Extra |
955 |
280 |
177,8 |
248 |
930 |
|
P175/70R15 |
Normal |
515 |
240 |
127,0 |
177 |
791 |
|
P195/70R15 |
Normal |
630 |
240 |
152,4 |
201 |
842 |
|
P205/70R15 |
Normal |
680 |
240 |
152,4 |
209 |
863 |
|
P215/70R15 |
Normal |
735 |
240 |
165,1 |
221 |
888 |
|
P215/70R15 |
Extra |
795 |
280 |
165,1 |
221 |
888 |
|
P225/70R15 |
Normal |
795 |
240 |
165,1 |
228 |
909 |
|
P225/70R15 |
Extra |
860 |
280 |
165,1 |
228 |
909 |
|
P235/70R15 |
Normal |
860 |
240 |
177,8 |
240 |
934 |
|
P235/70R15 |
Extra |
925 |
280 |
177,8 |
240 |
934 |
|
P255/70R15 |
Normal |
990 |
240 |
190,5 |
260 |
980 |
|
P255/70R15 |
Extra |
1060 |
280 |
190,5 |
260 |
980 |
|
*P285/70R15 |
Normal |
1215 |
240 |
215,9 |
292 |
1052 |
* NOTA: Estas claves de
identificación exceden la capacidad de carga especificada. Por cuestiones de
seguridad deben ser sometidas a los métodos de prueba de la presente Norma
Oficial Mexicana debido al servicio específico de la llanta.
|
TABLA 13-P-Métricas |
||||||
|
Llantas radiales
serie"75" |
||||||
|
Clave de identificación |
Tipo de carga |
Carga máxima |
Presión máxima |
Rin de medición |
Anchura de sección |
Factor mínimo de medida |
|
|
kg |
kPa |
mm |
mm |
mm |
|
|
P165/75R13 |
Normal |
455 |
240 |
114,3 |
165 |
731 |
|
P165/75R13 |
Extra |
490 |
280 |
114,3 |
165 |
731 |
|
P175/75R13 |
Normal |
505 |
240 |
127,0 |
177 |
756 |
|
P175/75R13 |
Extra |
545 |
280 |
127,0 |
177 |
756 |
|
P185/75R13 |
Normal |
555 |
240 |
127,0 |
184 |
778 |
|
P185/75R13 |
Extra |
595 |
280 |
127,0 |
184 |
778 |
|
P175/75R14 |
Normal |
530 |
240 |
127,0 |
177 |
782 |
|
P175/75R14 |
Extra |
575 |
280 |
127,0 |
177 |
782 |
|
P185/75R14 |
Normal |
585 |
240 |
127,0 |
184 |
804 |
|
P185/75R14 |
Extra |
630 |
280 |
127,0 |
184 |
804 |
|
P195/75R14 |
Normal |
635 |
240 |
139,7 |
196 |
829 |
|
P195/75R14 |
Extra |
690 |
280 |
139,7 |
196 |
829 |
|
P205/75R14 |
Normal |
695 |
240 |
139,7 |
203 |
852 |
|
P205/75R14 |
Extra |
750 |
280 |
139,7 |
203 |
852 |
|
P215/75R14 |
Normal |
755 |
240 |
152,4 |
216 |
878 |
|
P215/75R14 |
Extra |
815 |
280 |
152,4 |
216 |
878 |
|
P225/75R14 |
Normal |
815 |
240 |
152,4 |
223 |
900 |
|
P225/75R14 |
Extra |
880 |
280 |
152,4 |
223 |
900 |
|
P175/75R15 |
Normal |
555 |
240 |
127,0 |
177 |
807 |
|
P175/75R15 |
Extra |
600 |
280 |
127,0 |
177 |
807 |
|
P185/75R15 |
Normal |
610 |
240 |
127,0 |
184 |
829 |
|
P185/75R15 |
Extra |
660 |
280 |
127,0 |
184 |
829 |
|
P195/75R15 |
Normal |
670 |
240 |
139,7 |
196 |
854 |
|
P195/75R15 |
Extra |
720 |
280 |
139,7 |
196 |
854 |
|
P205/75R15 |
Normal |
725 |
240 |
139,7 |
203 |
877 |
|
P205/75R15 |
Extra |
775 |
280 |
139,7 |
203 |
877 |
|
P215/75R15 |
Normal |
790 |
240 |
152,4 |
216 |
903 |
|
P215/75R15 |
Extra |
850 |
280 |
152,4 |
216 |
903 |
|
P225/75R15 |
Normal |
850 |
240 |
152,4 |
223 |
925 |
|
P225/75R15 |
Extra |
920 |
280 |
152,4 |
223 |
925 |
|
P235/75R15 |
Normal |
920 |
240 |
165,1 |
235 |
950 |
|
P235/75R15 |
Extra |
990 |
280 |
165,1 |
235 |
950 |
|
P255/75R15 |
Normal |
1060 |
240 |
190,5 |
255 |
950 |
|
P265/75R15 |
Normal |
1120 |
240 |
190,5 |
267 |
1026 |
|
P215/75R16 |
Normal |
825 |
240 |
165,1 |
216 |
928 |
|
P225/75R16 |
Normal |
900 |
240 |
152,4 |
223 |
950 |
|
P245/75R16 |
Normal |
1030 |
240 |
177,8 |
248 |
1004 |
TABLA 14-P-
Métricas
|
Llantas radiales
serie "80" |
||||||
|
Clave de identificación |
Tipo de carga |
Carga máxima |
Presión máxima |
Rin de medición |
Anchura de sección |
Factor mínimo de medida |
|
|
|
kg |
kPa |
mm |
mm |
mm |
|
P135/80R13 |
Normal |
345 |
240 |
89 |
133 |
669 |
|
P145/80R13 |
Normal |
390 |
240 |
101,6 |
145 |
696 |
|
P155/80R13 |
Normal |
435 |
440 |
114,3 |
157 |
723 |
|
P165/80R13 |
Normal |
485 |
240 |
114,3 |
165 |
746 |
|
P175/80R13 |
Normal |
535 |
240 |
127,0 |
177 |
773 |
|
P185/80R13 |
Normal |
590 |
240 |
127,0 |
184 |
796 |
|
P165/80R14 |
Normal |
510 |
240 |
114,3 |
165 |
772 |
|
P185/80R14 |
Normal |
620 |
240 |
127,0 |
184 |
822 |
|
P185/80R14 |
Extra |
670 |
280 |
127,0 |
184 |
822 |
|
P155/80R15 |
Normal |
485 |
240 |
114,3 |
157 |
774 |
|
P165/80R15 |
Normal |
540 |
240 |
114,3 |
165 |
797 |
|
P195/80R15 |
Normal |
710 |
240 |
139,7 |
196 |
874 |
|
P145/80R12 |
Normal |
370 |
240 |
101,6 |
145 |
671 |
|
P155/80R12 |
Normal |
415 |
240 |
114,3 |
157 |
698 |
|
TABLA 15-P-
Métricas |
||||||
|
Llantas radiales
serie "65" |
||||||
|
Clave de identificación |
Tipo de carga |
Carga máxima |
Presión máxima |
Rin de medición |
Anchura de sección |
Factor mínimo de medida |
|
|
|
kg |
kPa |
mm |
mm |
mm |
|
P195/65R13 |
Normal |
525 |
240 |
139,7 |
196 |
767 |
|
P215/65R13 |
Normal |
625 |
240 |
152,4 |
216 |
811 |
|
P185/65R14 |
Normal |
510 |
240 |
127,0 |
184 |
767 |
|
P195/65R14 |
Normal |
555 |
240 |
139,7 |
196 |
793 |
|
P205/65R14 |
Normal |
605 |
240 |
139,7 |
203 |
811 |
|
P215/65R14 |
Normal |
605 |
240 |
139,7 |
203 |
811 |
|
P225/65R14 |
Normal |
710 |
240 |
152,4 |
223 |
856 |
|
P215/65R15 |
Normal |
685 |
240 |
165,1 |
221 |
867 |
|
P255/65R15 |
Normal |
920 |
240 |
190,5 |
260 |
955 |
|
P205/65R16 |
Normal |
670 |
240 |
152,4 |
209 |
867 |
|
P185/65R15 |
Normal |
530 |
240 |
139,7 |
189 |
797 |
|
P195/65R15 |
Normal |
580 |
240 |
152,4 |
201 |
822 |
|
P205/65R15 |
Normal |
635 |
240 |
152,4 |
208 |
841 |
|
P255/65R16 |
Normal |
950 |
240 |
190,5 |
260 |
980 |
|
P245/65R17 |
Normal |
925 |
240 |
177,8 |
248 |
981 |
|
P255/65R17 |
Normal |
1000 |
240 |
190,5 |
260 |
1006 |
|
TABLA 16-Milimétricas |
||||||||||
|
Llantas radiales
milimétricas |
||||||||||
|
Clave de identificación |
Tipo de carga |
Carga máxima |
Presión máxima |
Rin de medición |
Anchura de sección |
Factor mínimo de medida |
||||
|
|
|
kg |
kPa |
mm |
mm |
mm |
||||
|
145R12 |
B |
355 |
20 |
101,6 |
147 |
677 |
||||
|
145R13 |
B |
375 |
220 |
101,6 |
147 |
702 |
||||
|
155R12 |
B |
400 |
220 |
114,3 |
157 |
695 |
||||
|
155R13 |
B |
425 |
220 |
114,3 |
157 |
723 |
||||
|
155R14 |
B |
450 |
220 |
114,3 |
157 |
749 |
||||
|
165R14 |
B |
500 |
220 |
114,3 |
167 |
776 |
||||
|
175R13 |
B |
530 |
220 |
127,0 |
178 |
772 |
||||
|
205R14 |
B |
800 |
280 |
152,4 |
208 |
878 |
||||
|
165R13 |
Normal |
475 |
220 |
114,3 |
167 |
741 |
||||
|
175R14 |
Normal |
560 |
220 |
127,0 |
178 |
803 |
||||
|
185R14 |
Normal |
600 |
220 |
139,7 |
188 |
824 |
||||
|
185R14 |
Extra |
670 |
230 |
139,7 |
188 |
824 |
||||
|
155R15 |
B |
475 |
220 |
114,3 |
157 |
775 |
||||
|
165R15 |
B |
530 |
220 |
114,3 |
167 |
792 |
||||
|
205R15 |
B |
730 |
220 |
152,4 |
206 |
894 |
||||
|
185R15 |
B |
675 |
230 |
139,7 |
188 |
867 |
||||
|
195R15 |
B |
950 |
230 |
139,7 |
196 |
885 |
||||
|
|
|
|
|
|
|
|
||||
|
TABLA 17-P-Métricas |
||||||||||
|
Llantas radiales
"Serie 55 |
||||||||||
|
Clave de identificación |
Capacidad de carga |
Carga máxima |
Presión de inflado |
Rin de medición |
Anchura de sección |
Factor mínimo de medida |
||||
|
|
|
kg |
kPa |
mm |
mm |
mm |
||||
|
P195/55R15 |
Normal |
500 |
240 |
152,4 |
201 |
784 |
||||
|
P205/55R15 |
Normal |
545 |
240 |
165,1 |
214 |
808 |
||||
|
P225/55R15 |
Normal |
630 |
240 |
177,8 |
233 |
848 |
||||
|
P255/55R15 |
Normal |
790 |
240 |
203,2 |
265 |
910 |
||||
|
P195/55R16 |
Normal |
530 |
240 |
152,4 |
201 |
809 |
||||
|
P205/55R16 |
Normal |
580 |
240 |
165,1 |
214 |
833 |
||||
|
P215/55R16 |
Normal |
615 |
240 |
177,8 |
226 |
854 |
||||
|
P225/55R16 |
Normal |
670 |
240 |
177,8 |
233 |
873 |
||||
|
P235/55R16 |
Normal |
710 |
240 |
190,5 |
245 |
894 |
||||
|
P215/55R17 |
Normal |
650 |
240 |
177,8 |
226 |
880 |
||||
|
P225/55R17 |
Normal |
690 |
240 |
177,8 |
233 |
899 |
||||
|
P235/55R17 |
Normal |
750 |
240 |
190,5 |
245 |
920 |
||||
|
P255/55R17 |
Normal |
850 |
240 |
203,2 |
265 |
961 |
||||
|
P265/55R17 |
Normal |
925 |
240 |
215,9 |
277 |
984 |
||||
|
P275/55R17 |
Normal |
975 |
240 |
215,9 |
284 |
1000 |
||||
|
P255/55R 18 |
Normal |
900 |
240 |
203,2 |
265 |
986 |
||||
|
P275/55R 18 |
Normal |
1030 |
240 |
215,9 |
284 |
1025 |
||||
|
P285/55R 18 |
Normal |
1090 |
240 |
228,6 |
297 |
1050 |
||||
|
P275/55R 20 |
Normal |
1090 |
240 |
215,9 |
284 |
1076 |
||||
|
TABLA
18-P-Métricas |
||||||||||
|
Llantas radiales
serie "50" |
||||||||||
|
Clave de identificación |
Capacidad de carga |
Carga máxima |
Presión de inflado |
Rin de medición |
Anchura de sección |
Factor mínimo de medida |
||||
|
|
|
kg |
kPa |
mm |
mm |
mm |
||||
|
P215/50R13 |
Normal |
495 |
240 |
177,8 |
226 |
759 |
||||
|
P235/50R13 |
Normal |
575 |
240 |
190,5 |
245 |
797 |
||||
|
P245/50R14 |
Normal |
650 |
240 |
190,5 |
253 |
840 |
||||
|
P265/50R14 |
Normal |
745 |
240 |
215,9 |
277 |
883 |
||||
|
P195/50R15 81 |
Normal |
462 |
240 |
152,4 |
201 |
766 |
||||
|
P195/50R15 82 |
Normal |
475 |
240 |
152,4 |
201 |
766 |
||||
|
P205/50R15 |
Normal |
505 |
240 |
165,1 |
214 |
788 |
||||
|
P215/50R15 |
Normal |
545 |
240 |
177,8 |
226 |
810 |
||||
|
P225/50R15 |
Normal |
590 |
240 |
177,8 |
233 |
826 |
||||
|
P245/50R15 |
Normal |
680 |
240 |
190,5 |
253 |
865 |
||||
|
P265/50R15 |
Normal |
780 |
240 |
215,9 |
277 |
908 |
||||
|
P275/50R15 |
Normal |
830 |
240 |
215,9 |
284 |
924 |
||||
|
P295/50R15 |
Normal |
935 |
240 |
241,3 |
309 |
968 |
||||
|
P205/50R16 |
Normal |
530 |
240 |
165,1 |
214 |
813 |
||||
|
P215/50R16 |
Normal |
580 |
240 |
177,8 |
226 |
835 |
||||
|
P225/50R16 |
Normal |
620 |
240 |
177,8 |
233 |
851 |
||||
|
P245/50R16 |
Normal |
715 |
240 |
190,5 |
253 |
890 |
||||
|
P295/50R16 |
Normal |
975 |
240 |
241,3 |
309 |
993 |
||||
|
P255/50R16 |
Normal |
765 |
240 |
203,2 |
265 |
911 |
||||
|
P215/50R17 |
Normal |
600 |
240 |
177,8 |
226 |
861 |
||||
|
P215/50R17 |
Extra |
650 |
280 |
177,8 |
226 |
861 |
||||
|
P205/50R17 |
Normal |
560 |
240 |
165,1 |
214 |
839 |
||||
|
P205/50R17 |
Extra |
600 |
280 |
165,1 |
214 |
839 |
||||
|
P225/50R17 |
Normal |
650 |
240 |
177,8 |
233 |
877 |
||||
|
P235/50R17 |
Normal |
690 |
240 |
190,5 |
245 |
899 |
||||
|
P245/50R17 |
Normal |
750 |
240 |
190,5 |
253 |
916 |
||||
|
P235/50R18 |
Normal |
730 |
240 |
190,5 |
245 |
924 |
||||
|
P245/50R18 99 |
Normal |
775 |
240 |
190,5 |
253 |
941 |
||||
|
P245/50R18 100 |
Normal |
800 |
240 |
190,5 |
253 |
941 |
||||
|
TABLA 19-P-Métricas |
||||||||||
|
Llantas radiales
serie "45 |
||||||||||
|
Clave de identificación |
Capacidad de carga |
Carga máxima |
Presión de inflado |
Rin de medición |
Anchura de sección |
Factor mínimo de medida |
||||
|
|
|
kg |
kPa |
mm |
mm |
mm |
||||
|
P205/45R16 |
Normal |
412 |
240 |
177,8 |
206 |
784 |
||||
|
P225/45R16 |
Normal |
580 |
240 |
190,5 |
225 |
846 |
||||
|
P245/45R16 88 |
Normal |
560 |
240 |
203,2 |
243 |
855 |
||||
|
P245/45R16 94 |
Normal |
670 |
240 |
203,2 |
243 |
855 |
||||
|
P215/45R17 |
Normal |
545 |
240 |
177,8 |
213 |
827 |
||||
|
P225/45R17 84 |
Normal |
500 |
240 |
190,5 |
225 |
846 |
||||
|
P225/45R17 90 |
Normal |
600 |
240 |
190,5 |
225 |
846 |
||||
|
P235/45R17 87 |
Normal |
545 |
240 |
203,2 |
236 |
867 |
||||
|
P235/45R17 93 |
Normal |
650 |
240 |
203,2 |
236 |
867 |
||||
|
P245/45R17 89 |
Normal |
580 |
240 |
203,2 |
243 |
881 |
||||
|
P245/45R17 95 |
Normal |
690 |
240 |
203,2 |
243 |
881 |
||||
|
P255/45R17 92 |
Normal |
630 |
240 |
215,9 |
255 |
902 |
||||
|
P255/45R17 98 |
Normal |
750 |
240 |
215,9 |
255 |
902 |
||||
|
P245/45R18 |
Normal |
710 |
240 |
203,2 |
243 |
906 |
||||
|
P255/45R18 93 |
Normal |
650 |
240 |
215,9 |
255 |
927 |
||||
|
P255/45R18 99 |
Normal |
775 |
240 |
215,9 |
255 |
927 |
||||
|
P295/45R18 101 |
Normal |
825 |
240 |
254,0 |
296 |
1002 |
||||
|
P295/45R18 108 |
Normal |
1000 |
240 |
254 |
296 |
1002 |
||||
|
Tabla 20-P-Métricas |
||||||
|
Llantas radiales
Serie 40" |
||||||
|
Clave de identificación |
Capacidad de carga |
Carga máxima |
Presión de inflado |
Rin de medición |
Anchura de sección |
Factor mínimo de medida |
|
|
|
kg |
kPa |
mm |
mm |
mm |
|
P205/40R17 |
Normal |
450 |
240 |
190,5 |
212 |
797 |
|
P215/40R17 |
Normal |
435 |
240 |
190,5 |
218 |
810 |
|
P245/40R17 |
Normal |
530 |
240 |
215,9 |
248 |
863 |
|
P255/40R17 |
Normal |
670 |
240 |
215,9 |
260 |
882 |
|
P265/40R17 |
Normal |
615 |
240 |
241,3 |
271 |
901 |
|
P275/40R17 93 |
Normal |
650 |
240 |
241,3 |
278 |
915 |
|
P275/40R17 98 |
Normal |
750 |
240 |
241,3 |
278 |
915 |
|
P285/40R17 95 |
Normal |
690 |
240 |
254,0 |
290 |
934 |
|
P285/40R17 100 |
Normal |
800 |
240 |
254,0 |
290 |
934 |
|
P225/40R18 83 |
Normal |
487 |
240 |
203,2 |
230 |
855 |
|
P225/40R18 88 |
Normal |
560 |
240 |
203,2 |
230 |
855 |
|
P235/40R18 |
Normal |
515 |
240 |
215,9 |
241 |
873 |
|
P245/40R18 88 |
Normal |
560 |
240 |
215,9 |
248 |
888 |
|
P245/40R18 93 |
Normal |
650 |
240 |
215,9 |
248 |
888 |
|
TABLA 21-P
Métricas |
||||||
|
Llantas radiales
Serie 35" |
||||||
|
Clave de identificación |
Capacidad de carga |
Carga máxima |
Presión de inflado |
Rin de medición |
Anchura de sección |
Factor mínimo de medida |
|
|
|
kg |
kPa |
mm |
mm |
mm |
|
P285/35R17 |
Normal |
560 |
240 |
254,0 |
290 |
907 |
|
P315/35R17 93 |
Normal |
650 |
240 |
279,4 |
320 |
956 |
|
P315/35R17 102 |
Normal |
850 |
240 |
279,4 |
320 |
956 |
|
P335/35R17 |
Normal |
730 |
240 |
304,8 |
343 |
992 |
|
P215/35R18 |
Normal |
365 |
240 |
190,5 |
218 |
814 |
|
P275/35R18 |
Normal |
545 |
240 |
241,3 |
278 |
913 |
|
P295/35R18 |
Normal |
615 |
240 |
254,0 |
296 |
944 |
|
P285/35R19 |
Normal |
600 |
240 |
254,0 |
290 |
958 |
TABLA 22-Milimétricas
|
Llantas radiales
"Serie 75" |
||||||
|
Clave de identificación |
Tipo de Carga |
Carga Máxima |
Presión Máxima |
Rin de Medición |
Anchura Sección |
Factor mínimo de medida |
|
|
|
kg |
kPa |
mm |
mm |
mm |
|
185/75R14 |
Normal |
580 |
240 |
127,0 |
184 |
797 |
|
195/75R14 |
Normal |
630 |
240 |
139,7 |
196 |
823 |
|
205/75R14 95 |
Normal |
690 |
240 |
139,7 |
203 |
845 |
|
205/75R14 109 |
Normal |
1030 |
240 |
139,7 |
203 |
845 |
|
215/75R14 |
Normal |
800 |
240 |
152,4 |
216 |
872 |
|
215/75R15 |
Normal |
800 |
240 |
152,4 |
216 |
896 |
|
225/75R15 |
Normal |
850 |
240 |
152,4 |
223 |
918 |
|
235/75R15 |
Normal |
925 |
240 |
165,1 |
235 |
944 |
|
235/75R15 |
Extra |
1030 |
280 |
165,1 |
235 |
944 |
|
255/75R15 |
Normal |
1060 |
240 |
177,8 |
255 |
993 |
|
245/75R16 |
Normal |
1090 |
240 |
177,8 |
248 |
997 |
|
255/75R16 104 |
Normal |
900 |
240 |
152,4 |
223 |
943 |
TABLA 23-Milimétricas
|
Llantas radiales
Serie 70 |
||||||
|
Clave de identificación |
Tipo de Carga |
Carga Máxima |
Presión Máxima |
Rin de Medición |
Anchura Sección |
Factor mínimo de medida |
|
|
|
kg |
kPa |
mm |
mm |
mm |
|
145/70R13 |
B |
345 |
240 |
114,3 |
150 |
667 |
|
155/70R13 |
Normal |
387 |
240 |
114,3 |
157 |
687 |
|
165/70R13 |
Normal |
437 |
240 |
127,0 |
170 |
714 |
|
175/70R13 82 |
Normal |
475 |
240 |
127,0 |
177 |
734 |
|
175/70R13 84 |
Normal |
500 |
240 |
127,0 |
177 |
734 |
|
175/70R13 |
B |
475 |
240 |
127,0 |
177 |
734 |
|
175/70R14 88 |
Normal |
560 |
240 |
127,0 |
177 |
759 |
|
175/70R14 95 |
Normal |
690 |
240 |
127,0 |
177 |
759 |
|
185/70R13 |
Normal |
530 |
240 |
139,7 |
189 |
760 |
|
185/70R13 |
B |
530 |
240 |
139,7 |
189 |
760 |
|
205/70R13 |
B |
615 |
220 |
152,4 |
209 |
832 |
|
165/70R14 |
Normal |
462 |
240 |
127,0 |
170 |
739 |
|
185/70R14 88 |
Normal |
560 |
240 |
139,7 |
189 |
785 |
|
185/70R14 |
B |
560 |
240 |
139,7 |
189 |
785 |
|
195/70R14 91 |
Normal |
615 |
240 |
152,4 |
201 |
811 |
|
195/70R14 95 |
Normal |
690 |
240 |
152,4 |
201 |
811 |
|
205/70R14 93 |
Normal |
650 |
240 |
152,4 |
209 |
832 |
|
205/70R14 102 |
Normal |
850 |
240 |
152,4 |
209 |
832 |
|
205/70R14 |
Extra |
750 |
290 |
152,4 |
209 |
832 |
|
215/70R14 96 |
Normal |
710 |
240 |
165,1 |
221 |
858 |
|
215/70R14 106 |
Normal |
950 |
240 |
165,1 |
221 |
858 |
|
205/70R15 |
Normal |
710 |
240 |
152,4 |
209 |
856 |
|
195/70R15 |
Normal |
460 |
240 |
152,4 |
201 |
835 |
|
205/70R15 96 |
Normal |
710 |
240 |
152,4 |
209 |
856 |
|
215/70R15 97 |
Normal |
750 |
240 |
165,1 |
221 |
882 |
|
225/70R15 |
Normal |
800 |
240 |
165,1 |
228 |
902 |
|
235/70R15 |
Normal |
875 |
240 |
177,8 |
240 |
928 |
|
265/70R15 |
Normal |
1120 |
240 |
203,2 |
272 |
1000 |
|
215/70R16 |
Normal |
800 |
240 |
165,1 |
221 |
906 |
|
225/70R16 |
Normal |
850 |
240 |
165,1 |
228 |
926 |
|
235/70R16 |
Normal |
950 |
240 |
177,8 |
240 |
952 |
|
235/70R16 |
Extra |
1030 |
280 |
177,8 |
240 |
952 |
|
245/70R16 |
Normal |
975 |
240 |
177,8 |
248 |
973 |
|
235/70R17 |
Normal |
975 |
240 |
177,8 |
240 |
968 |
TABLA 24-Milimétricas
|
Llantas radiales,
"Serie 65" |
||||||
|
Clave de identificación |
Tipo de carga |
Carga máxima |
Presión máxima |
Rin de medición |
Anchura sección |
Factor mínimo de medida |
|
|
|
kg |
kPa |
mm |
mm |
mm |
|
145/65R13 |
Normal |
325 |
240 |
114,3 |
150 |
651 |
|
155/65R13 |
Normal |
365 |
240 |
114,3 |
157 |
672 |
|
165/65R13 |
Normal |
412 |
240 |
127,0 |
170 |
696 |
|
175/65R13 |
Normal |
450 |
240 |
127,0 |
177 |
717 |
|
185/65R13 |
Normal |
500 |
240 |
127,0 |
184 |
723 |
|
195/65R13 |
Normal |
545 |
240 |
139,7 |
196 |
765 |
|
145/65R14 |
Normal |
335 |
240 |
114,3 |
150 |
677 |
|
155/65R14 |
Normal |
387 |
240 |
114,3 |
157 |
697 |
|
155/65R14 |
Extra |
437 |
280 |
114,3 |
157 |
697 |
|
165/65R14 |
Normal |
437 |
240 |
127,0 |
170 |
722 |
|
165/65R14 |
Extra |
487 |
280 |
127,0 |
170 |
722 |
|
175/65R14 |
Normal |
475 |
240 |
127,0 |
177 |
742 |
|
175/65R14 |
Extra |
530 |
280 |
127,0 |
177 |
742 |
|
185/65R14 |
Normal |
530 |
240 |
139,7 |
189 |
766 |
|
185/65R14 |
Extra |
600 |
280 |
139,7 |
189 |
766 |
|
195/65R14 |
Normal |
580 |
240 |
152,4 |
201 |
791 |
|
195/65R14 |
Extra |
650 |
280 |
152,4 |
201 |
791 |
|
205/65R14 |
Normal |
615 |
240 |
152,4 |
209 |
811 |
|
215/65R14 |
Normal |
670 |
240 |
165,1 |
221 |
836 |
|
145/65R15 |
Normal |
355 |
240 |
114,3 |
150 |
701 |
|
155/65R15 |
Normal |
412 |
240 |
114,3 |
157 |
721 |
|
165/65R15 |
Normal |
462 |
240 |
127,0 |
170 |
746 |
|
175/65R15 |
Normal |
500 |
240 |
127,0 |
177 |
766 |
|
185/65R15 |
Normal |
560 |
240 |
139,7 |
189 |
790 |
|
185/65R15 |
Extra |
630 |
280 |
139,7 |
189 |
790 |
|
195/65R15 |
Normal |
615 |
240 |
152,4 |
201 |
815 |
|
195/65R15 |
Extra |
690 |
280 |
152,4 |
201 |
815 |
|
205/65R15 |
Normal |
670 |
240 |
152,4 |
209 |
835 |
|
205/65R15 |
Extra |
775 |
280 |
152,4 |
209 |
835 |
|
215/65R15 |
Normal |
710 |
240 |
165,1 |
221 |
860 |
|
215/65R15 |
Extra |
800 |
280 |
165,1 |
221 |
860 |
|
225/65R15 |
Normal |
775 |
240 |
165,1 |
228 |
879 |
|
225/65R15 |
Extra |
875 |
280 |
165,1 |
228 |
879 |
|
255/65R15 |
Normal |
950 |
240 |
190,5 |
260 |
950 |
|
185/65R16 |
Normal |
580 |
240 |
139,7 |
189 |
814 |
|
195/65R16 |
Normal |
630 |
240 |
152,4 |
201 |
840 |
|
205/65R16 |
Normal |
690 |
240 |
152,4 |
209 |
859 |
|
215/65R16 |
Normal |
750 |
240 |
165,1 |
221 |
885 |
|
215/65R16 |
Extra |
850 |
280 |
165,1 |
221 |
885 |
|
225/65R16 |
Normal |
800 |
240 |
165,1 |
228 |
903 |
|
235/65R16 |
Normal |
875 |
240 |
177,8 |
240 |
929 |
|
235/65R16 |
Extra |
975 |
280 |
177,8 |
240 |
929 |
|
255/65R16 |
Normal |
1030 |
240 |
190,5 |
260 |
974 |
|
*285/65R16 |
Normal |
1150 |
240 |
215,9 |
292 |
1042 |
|
185/65R17 |
Normal |
600 |
240 |
139,7 |
189 |
839 |
|
225/65R17 |
Normal |
850 |
240 |
165,1 |
228 |
928 |
|
235/65R17 |
Normal |
900 |
240 |
177,8 |
240 |
954 |
|
235/65R17 |
Extra |
1000 |
280 |
177,8 |
240 |
954 |
|
245/65R17 |
Normal |
975 |
240 |
177,8 |
248 |
973 |
|
245/65R17 |
Extra |
1090 |
280 |
177,8 |
248 |
973 |
|
255/65R17 |
Normal |
1060 |
240 |
190,5 |
260 |
999 |
|
265/65R17 |
Normal |
1120 |
240 |
203,2 |
272 |
1023 |
|
*275/65R17 |
Normal |
1215 |
240 |
203,2 |
279 |
1043 |
|
*275/65R17 |
Extra |
1360 |
280 |
203,2 |
279 |
1043 |
|
225/65R18 |
Normal |
875 |
240 |
165,1 |
228 |
953 |
|
235/65R18 |
Normal |
950 |
240 |
177,8 |
240 |
978 |
|
235/65R18 |
Extra |
1060 |
280 |
177,8 |
240 |
978 |
|
*275/65R18 |
Normal |
1250 |
240 |
203,2 |
279 |
1067 |
|
*275/65R18 |
Extra |
1400 |
280 |
203,2 |
279 |
1067 |
* NOTA: Estas claves de
identificación exceden la capacidad de carga especificada. Por cuestiones de
seguridad deben ser sometidas a los métodos de prueba de la presente Norma
Oficial Mexicana debido al servicio específico de la llanta.
TABLA 25-Milimétricas
|
Llantas radiales,
"Serie 60" |
||||||
|
Clave de identificación |
Tipo de carga |
Carga máxima |
Presión máxima |
Rin de medición |
Anchura sección |
Factor mínimo de medida |
|
|
|
kg |
kPa |
mm |
mm |
mm |
|
145/60R13 |
Normal |
300 |
240 |
114,3 |
150 |
638 |
|
155/60R13 |
Normal |
335 |
240 |
114,3 |
157 |
656 |
|
165/60R13 |
Normal |
365 |
240 |
127,0 |
170 |
681 |
|
175/60R13 |
Normal |
412 |
240 |
127,0 |
177 |
699 |
|
185/60R13 |
Normal |
450 |
240 |
139,7 |
189 |
723 |
|
195/60R13 |
Normal |
487 |
240 |
152,4 |
201 |
747 |
|
205/60R13 |
Normal |
530 |
240 |
152,4 |
209 |
766 |
|
165/60R14 |
Normal |
387 |
240 |
127,0 |
170 |
706 |
|
165/60R14 |
Extra |
437 |
280 |
127,0 |
170 |
706 |
|
175/60R14 |
Normal |
437 |
240 |
127,0 |
177 |
725 |
|
185/60R14 |
Normal |
475 |
240 |
139,7 |
189 |
748 |
|
185/60R14 |
Extra |
530 |
280 |
139,7 |
189 |
748 |
|
195/60R14 |
Normal |
530 |
240 |
152,4 |
201 |
772 |
|
205/60R14 |
Normal |
560 |
240 |
152,4 |
209 |
791 |
|
215/60R14 |
Normal |
615 |
240 |
165,1 |
221 |
815 |
|
225/60R14 |
Normal |
670 |
240 |
165,1 |
228 |
833 |
|
235/60R14 |
Normal |
710 |
240 |
177,8 |
240 |
857 |
|
245/60R14 |
Normal |
775 |
240 |
177,8 |
248 |
876 |
|
155/60R15 |
Normal |
375 |
240 |
114,3 |
157 |
706 |
|
175/60R15 |
Normal |
462 |
240 |
127,0 |
177 |
749 |
|
185/60R15 |
Normal |
475 |
240 |
139,7 |
189 |
748 |
|
185/60R15 |
Extra |
530 |
280 |
139,7 |
189 |
748 |
|
195/60R15 |
Normal |
615 |
240 |
152,4 |
201 |
743 |
|
205/60R15 |
Normal |
615 |
240 |
152,4 |
209 |
815 |
|
205/60R15 |
Extra |
690 |
280 |
152,4 |
209 |
815 |
|
215/60R15 |
Normal |
670 |
240 |
165,1 |
221 |
839 |
|
215/60R15 |
Extra |
750 |
280 |
165,1 |
221 |
839 |
|
225/60R15 |
Normal |
710 |
240 |
165,1 |
228 |
858 |
|
235/60R15 |
Normal |
750 |
240 |
177,8 |
240 |
881 |
|
245/60R15 |
Normal |
825 |
240 |
177,8 |
248 |
901 |
|
255/60R15 |
Normal |
850 |
240 |
190,5 |
260 |
924 |
|
275/60R15 |
Normal |
975 |
240 |
203,2 |
279 |
966 |
|
175/60R16 |
Normal |
475 |
240 |
127,0 |
177 |
773 |
|
185/60R16 |
Normal |
530 |
240 |
139,7 |
189 |
797 |
|
195/60R16 |
Normal |
580 |
240 |
152,4 |
201 |
820 |
|
205/60R16 |
Normal |
630 |
240 |
152,4 |
209 |
840 |
|
205/60R16 |
Extra |
710 |
280 |
152,4 |
209 |
840 |
|
215/60R16 |
Normal |
690 |
240 |
165.1 |
221 |
868 |
|
215/60R16 |
Extra |
775 |
280 |
165,1 |
221 |
868 |
|
225/60R16 |
Normal |
750 |
240 |
165,1 |
228 |
882 |
|
225/60R16 |
Extra |
850 |
280 |
165,1 |
228 |
882 |
|
235/60R16 |
Normal |
800 |
240 |
177,8 |
240 |
905 |
|
235/60R16 |
Extra |
900 |
280 |
177,8 |
240 |
905 |
|
245/60R16 |
Normal |
850 |
240 |
177,8 |
248 |
925 |
|
255/60R16 |
Normal |
875 |
240 |
190,5 |
260 |
949 |
|
275/60R16 |
Normal |
1030 |
240 |
203,2 |
279 |
991 |
|
215/60R17 |
Normal |
710 |
240 |
165,10 |
221 |
889 |
|
225/60R17 |
Normal |
775 |
240 |
165,1 |
228 |
907 |
|
235/60R17 |
Normal |
850 |
240 |
177,8 |
240 |
931 |
|
235/60R17 |
Extra |
950 |
280 |
177,8 |
240 |
931 |
|
245/60R17 |
Extra |
1000 |
280 |
177,8 |
248 |
950 |
|
255/60R17 |
Normal |
950 |
240 |
190,5 |
260 |
974 |
|
255/60R17 |
Extra |
1060 |
280 |
190,5 |
260 |
974 |
|
265/60R17 |
Normal |
1000 |
240 |
203,2 |
272 |
997 |
|
275/60R17 |
Normal |
1060 |
240 |
203,2 |
279 |
1016 |
|
*285/60R17 |
Normal |
1180 |
240 |
215,9 |
292 |
1040 |
|
*345/60R17 |
Normal |
1550 |
240 |
254,0 |
350 |
1168 |
|
225/60R18 |
Normal |
800 |
240 |
162,5 |
228 |
931 |
|
235/60R18 |
Normal |
875 |
240 |
177,8 |
240 |
955 |
|
235/60R18 |
Extra |
975 |
280 |
177,8 |
240 |
955 |
|
245/60R18 |
Normal |
925 |
240 |
177,8 |
248 |
974 |
|
255/60R18 |
Extra |
1120 |
280 |
190,5 |
260 |
998 |
|
265/60R18 |
Normal |
1060 |
240 |
203,2 |
272 |
1022 |
|
*265/60R18 |
Extra |
1180 |
280 |
203,2 |
272 |
1022 |
|
*275/60R18 |
Normal |
1150 |
240 |
203,2 |
279 |
1040 |
|
*275/60R18 |
Extra |
1285 |
280 |
203,2 |
279 |
1040 |
|
*285/60R18 |
Normal |
1250 |
240 |
215,9 |
292 |
1065 |
|
*285/60R18 |
Extra |
1400 |
280 |
215,9 |
292 |
1065 |
|
*305/60R18 |
Normal |
1400 |
240 |
228,6 |
311 |
1107 |
|
*275/60R20 |
Extra |
1360 |
280 |
203,2 |
279 |
1090 |
* NOTA: Estas claves de identificación
exceden la capacidad de carga especificada. Por cuestiones de seguridad deben
ser sometidas a los métodos de prueba de la presente Norma Oficial Mexicana
debido al servicio específico de la llanta.
TABLA 26-Milimétricas
|
Llantas radiales,
"Serie 55" |
||||||
|
Clave de identificación |
Tipo de carga |
Carga máxima |
Presión máxima |
Rin de medición |
Anchura sección |
Factor mínimo de medida |
|
|
|
kg |
kPa |
mm |
mm |
mm |
|
165/55R13 |
Normal |
335 |
240 |
127,0 |
170 |
665 |
|
175/55R13 |
Normal |
387 |
240 |
139,7 |
182 |
687 |
|
195/55R13 |
Normal |
450 |
240 |
152,4 |
201 |
727 |
|
205/55R13 |
Normal |
515 |
240 |
165,1 |
214 |
752 |
|
225/55R13 |
Normal |
615 |
240 |
177,8 |
233 |
792 |
|
155/55R14 |
Normal |
325 |
240 |
127,0 |
162 |
671 |
|
165/55R14 |
Normal |
355 |
240 |
127,0 |
170 |
691 |
|
185/55R14 |
Normal |
450 |
240 |
152,4 |
194 |
736 |
|
195/55R14 |
Normal |
475 |
240 |
152,4 |
201 |
752 |
|
185/55R15 |
Normal |
475 |
240 |
152,4 |
194 |
760 |
|
185/55R15 |
Extra |
530 |
280 |
152,4 |
194 |
760 |
|
195/55R15 |
Normal |
515 |
240 |
152,4 |
201 |
777 |
|
195/55R15 |
Extra |
580 |
280 |
152,4 |
201 |
777 |
|
205/55R14 |
Normal |
515 |
240 |
165,1 |
214 |
777 |
|
225/55R14 |
Normal |
615 |
240 |
177,8 |
233 |
817 |
|
175/55R15 |
Normal |
412 |
240 |
139,7 |
182 |
737 |
|
205/55R15 |
Normal |
560 |
240 |
165,1 |
214 |
801 |
|
215/55R15 |
Normal |
580 |
240 |
177,8 |
226 |
823 |
|
225/55R15 |
Normal |
630 |
240 |
177,8 |
233 |
841 |
|
235/55R15 |
Normal |
690 |
240 |
190,5 |
245 |
863 |
|
275/55R15 |
Normal |
900 |
240 |
215,9 |
284 |
944 |
|
175/55R16 |
Normal |
450 |
240 |
139,7 |
182 |
761 |
|
185/55R16 |
Normal |
487 |
240 |
152,4 |
194 |
784 |
|
185/55R16 |
Extra |
545 |
280 |
152,4 |
194 |
784 |
|
195/55R16 |
Normal |
545 |
240 |
152,4 |
201 |
801 |
|
205/55R16 |
Normal |
615 |
240 |
165,1 |
214 |
826 |
|
205/55R16 |
Extra |
670 |
240 |
165,1 |
214 |
826 |
|
215/55R16 |
Normal |
650 |
240 |
177,8 |
226 |
847 |
|
215/55R16 |
Extra |
730 |
280 |
177,8 |
226 |
847 |
|
225/55R16 |
Normal |
690 |
240 |
177,8 |
233 |
866 |
|
225/55R16 |
Extra |
775 |
280 |
177,8 |
233 |
866 |
|
235/55R16 |
Normal |
750 |
240 |
190,5 |
245 |
887 |
|
245/55R16 |
Normal |
800 |
240 |
190,5 |
253 |
907 |
|
245/55R16 |
Extra |
900 |
280 |
190,5 |
253 |
907 |
|
255/55R16 |
Normal |
875 |
240 |
203,2 |
265 |
929 |
|
175/55R17 |
Normal |
462 |
240 |
139,7 |
182 |
786 |
|
205/55R17 |
Normal |
615 |
240 |
165,1 |
214 |
851 |
|
205/55R17 |
Extra |
690 |
280 |
165,1 |
214 |
851 |
|
215/55R17 |
Normal |
670 |
240 |
177,8 |
226 |
873 |
|
215/55R17 |
Extra |
750 |
280 |
177,8 |
226 |
873 |
|
225/55R17 |
Normal |
730 |
240 |
177,8 |
233 |
891 |
|
225/55R17 |
Extra |
825 |
280 |
177,8 |
233 |
891 |
|
235/55R17 |
Normal |
775 |
240 |
190,5 |
245 |
913 |
|
235/55R17 |
Extra |
875 |
280 |
190,5 |
245 |
913 |
|
245/55R17 |
Normal |
850 |
240 |
190,5 |
253 |
932 |
|
255/55R17 |
Normal |
850 |
240 |
203,2 |
265 |
954 |
|
255/55R17 |
Normal |
1000 |
280 |
203,2 |
265 |
954 |
|
275/55R17 |
Normal |
1030 |
240 |
215,9 |
284 |
994 |
|
205/55R18 |
Normal |
615 |
240 |
165,1 |
214 |
877 |
|
215/55R18 |
Normal |
690 |
240 |
177,8 |
226 |
897 |
|
215/55R18 |
Extra |
775 |
280 |
177,8 |
226 |
897 |
|
225/55R18 |
Normal |
750 |
240 |
177,8 |
233 |
915 |
|
235/55R18 |
Normal |
800 |
240 |
190,5 |
245 |
937 |
|
235/55R18 |
Extra |
900 |
280 |
190,5 |
245 |
937 |
|
245/55R18 |
Normal |
875 |
240 |
190,5 |
253 |
956 |
|
255/55R18 |
Normal |
925 |
240 |
203,2 |
265 |
978 |
|
255/55R18 |
Extra |
1030 |
280 |
203,2 |
265 |
978 |
|
265/55R18 |
Normal |
1000 |
240 |
215,9 |
277 |
1002 |
|
*285/55R18 |
Normal |
1150 |
240 |
228,6 |
297 |
1043 |
|
235/55R19 |
Normal |
825 |
240 |
190,5 |
245 |
962 |
|
235/55R19 |
Extra |
925 |
280 |
190,5 |
245 |
962 |
|
255/55R19 |
Normal |
975 |
240 |
203,2 |
265 |
1003 |
|
255/55R19 |
Extra |
1090 |
280 |
203,2 |
265 |
1003 |
|
275/55R19 |
Normal |
1090 |
240 |
215,9 |
284 |
1043 |
|
*285/55R19 |
Normal |
1180 |
240 |
228,6 |
297 |
1068 |
|
*275/55R20 |
Extra |
1285 |
280 |
215.9 |
284 |
1068 |
|
*285/55R20 |
Normal |
1215 |
240 |
228,6 |
297 |
1092 |
* NOTA: Estas claves de
identificación exceden la capacidad de carga especificada. Por cuestiones de
seguridad deben ser sometidas a los métodos de prueba de la presente Norma
Oficial Mexicana debido al servicio específico de la llanta.
TABLA 27-Milimétricas
|
Llantas radiales
"" serie 50 "" |
||||||
|
Clave de identificación |
Tipo de carga |
Carga máxima |
Presión máxima |
Rin de medición |
Anchura sección |
Factor mínimo de medida |
|
|
|
kg |
kPa |
mm |
mm |
mm |
|
175/50R13 |
Normal |
355 |
240 |
139,7 |
182 |
672 |
|
175/50R13 |
Extra |
400 |
280 |
139,7 |
182 |
672 |
|
205/50R13 |
Normal |
462 |
240 |
165,1 |
214 |
732 |
|
175/50R14 |
Normal |
375 |
240 |
139,7 |
182 |
697 |
|
185/50R14 |
Normal |
412 |
240 |
152,4 |
194 |
718 |
|
245/50R14 |
Normal |
645 |
240 |
190,5 |
253 |
835 |
|
165/50R15 |
Normal |
355 |
240 |
127,0 |
170 |
699 |
|
175/50R15 |
Normal |
387 |
240 |
139,7 |
182 |
721 |
|
195/50R15 |
Normal |
475 |
240 |
152,4 |
201 |
759 |
|
195/50R15 |
Extra |
530 |
280 |
152,4 |
201 |
759 |
|
205/50R15 |
Normal |
530 |
240 |
165,1 |
214 |
782 |
|
205/50R15 |
Extra |
580 |
280 |
165,1 |
214 |
782 |
|
215/50R15 |
Normal |
560 |
240 |
177,8 |
226 |
804 |
|
225/50R15 |
Normal |
615 |
240 |
177,8 |
233 |
820 |
|
225/50R15 |
Extra |
690 |
280 |
177,8 |
233 |
820 |
|
245/50R15 |
Normal |
680 |
240 |
190,5 |
253 |
859 |
|
265/50R15 |
Normal |
780 |
240 |
215,9 |
277 |
903 |
|
285/50R15 |
Normal |
900 |
240 |
228,6 |
297 |
942 |
|
295/50R15 |
Normal |
1000 |
240 |
241,3 |
309 |
964 |
|
305/50R15 |
Normal |
1060 |
240 |
241,3 |
316 |
980 |
|
*305/50R15 |
Extra |
1180 |
280 |
241,3 |
316 |
980 |
|
175/50R16 |
Normal |
412 |
240 |
139,7 |
182 |
745 |
|
175/50R16 |
Extra |
462 |
280 |
139,7 |
182 |
745 |
|
185/50R16 |
Normal |
462 |
240 |
152,4 |
194 |
767 |
|
195/50R16 |
Normal |
500 |
240 |
152,4 |
201 |
783 |
|
195/50R16 |
Extra |
560 |
280 |
152,4 |
201 |
783 |
|
205/50R16 |
Normal |
545 |
240 |
165,1 |
214 |
806 |
|
205/50R16 |
Extra |
615 |
280 |
165,1 |
214 |
806 |
|
215/50R16 |
Normal |
600 |
240 |
177,8 |
226 |
828 |
|
215/50R16 |
Extra |
670 |
280 |
177,8 |
226 |
828 |
|
225/50R16 |
Normal |
630 |
240 |
177,8 |
233 |
844 |
|
225/50R16 |
Extra |
710 |
280 |
177,8 |
233 |
844 |
|
235/50R16 |
Normal |
690 |
240 |
190,5 |
245 |
866 |
|
235/50R16 |
Extra |
775 |
280 |
190,5 |
245 |
866 |
|
245/50R16 |
Normal |
730 |
240 |
190,5 |
253 |
884 |
|
255/50R16 |
Normal |
775 |
240 |
203,2 |
265 |
905 |
|
265/50R16 |
Normal |
825 |
240 |
215,9 |
277 |
927 |
|
295/50R16 |
Normal |
1030 |
240 |
241,3 |
309 |
988 |
|
205/50R17 |
Normal |
580 |
240 |
165,1 |
214 |
831 |
|
205/50R17 |
Extra |
650 |
280 |
165,1 |
214 |
831 |
|
215/50R17 |
Normal |
615 |
240 |
177,8 |
226 |
853 |
|
215/50R17 |
Extra |
690 |
280 |
177,8 |
226 |
853 |
|
225/50R17 |
Normal |
670 |
240 |
177,8 |
233 |
870 |
|
225/50R17 |
Extra |
750 |
280 |
177,8 |
233 |
870 |
|
235/50R17 |
Normal |
710 |
240 |
190,5 |
245 |
891 |
|
235/50R17 |
Extra |
800 |
280 |
190,5 |
245 |
891 |
|
245/50R17 |
Normal |
775 |
240 |
190,5 |
253 |
909 |
|
255/50R17 |
Normal |
825 |
240 |
203,2 |
265 |
931 |
|
275/50R17 |
Normal |
950 |
240 |
215,9 |
284 |
969 |
|
215/50R18 |
Normal |
630 |
240 |
177,8 |
226 |
877 |
|
225/50R18 |
Normal |
690 |
240 |
177,8 |
233 |
894 |
|
235/50R18 |
Normal |
730 |
240 |
190,5 |
245 |
916 |
|
235/50R18 |
Extra |
825 |
280 |
190,5 |
245 |
916 |
|
245/50R18 |
Normal |
800 |
240 |
190,5 |
253 |
933 |
|
245/50R18 |
Extra |
900 |
280 |
190,5 |
253 |
933 |
|
255/50R18 |
Normal |
850 |
240 |
203,2 |
265 |
955 |
|
255/50R18 |
Extra |
950 |
280 |
203,2 |
265 |
955 |
|
275/50R18 |
Normal |
975 |
240 |
215,9 |
284 |
993 |
|
285/50R18 |
Normal |
1030 |
240 |
228,6 |
297 |
1016 |
|
245/50R19 |
Normal |
825 |
240 |
190,5 |
253 |
958 |
|
245/50R19 |
Extra |
925 |
280 |
190,5 |
253 |
958 |
|
255/50R19 |
Normal |
875 |
240 |
203,2 |
265 |
980 |
|
255/50R19 |
Extra |
975 |
280 |
203,2 |
265 |
980 |
|
265/50R19 |
Normal |
950 |
240 |
215,9 |
277 |
1002 |
|
265/50R19 |
Extra |
1060 |
280 |
215,9 |
277 |
1002 |
|
275/50R19 |
Normal |
1000 |
240 |
215,9 |
284 |
1018 |
|
275/50R19 |
Extra |
1120 |
280 |
215,9 |
284 |
1018 |
|
255/50R20 |
Extra |
1030 |
280 |
203,2 |
265 |
1004 |
|
265/50R20 |
Extra |
1090 |
280 |
215,9 |
277 |
1026 |
|
275/50R20 |
Normal |
1030 |
240 |
215,9 |
284 |
1042 |
|
*275/50R20 |
Extra |
1150 |
280 |
215,9 |
284 |
1042 |
|
285/50R20 |
Normal |
1120 |
240 |
228,6 |
297 |
1065 |
|
*285/50R20 |
Extra |
1250 |
280 |
228,6 |
297 |
1065 |
|
*295/50R20 |
Extra |
1320 |
280 |
241,3 |
309 |
1087 |
|
*305/50R20 |
Normal |
1250 |
240 |
241,3 |
316 |
1103 |
|
*305/50R20 |
Extra |
1400 |
280 |
241,3 |
316 |
1103 |
|
*325/50R20 |
Normal |
1400 |
240 |
254,0 |
336 |
1143 |
|
255/50R21 |
Normal |
950 |
240 |
203,2 |
265 |
1028 |
|
*285/50R22 |
Extra |
1320 |
280 |
228,6 |
297 |
1115 |
|
*315/50R22 |
Extra |
1600 |
280 |
254,0 |
328 |
1175 |
* NOTA: Estas claves de
identificación exceden la capacidad de carga especificada. Por cuestiones de
seguridad deben ser sometidas a los métodos de prueba de la presente Norma
Oficial Mexicana debido al servicio específico de la llanta.
TABLA 28-Milimétricas
|
Llantas radiales "" serie 45
"" |
||||||
|
Clave de identificación |
Tipo de carga |
Carga máxima |
Presión máxima |
Rin de medición |
Anchura sección |
Factor mínimo de medida |
|
|
|
kg |
kPa |
mm |
mm |
mm |
|
195/45R13 |
Normal |
387 |
240 |
165,1 |
195 |
690 |
|
225/45R13 |
Normal |
500 |
240 |
190,5 |
225 |
744 |
|
245/45R13 |
Normal |
580 |
240 |
203,2 |
243 |
779 |
|
275/45R13 |
Normal |
670 |
240 |
228,6 |
273 |
835 |
|
195/45R14 |
Normal |
412 |
240 |
165,1 |
195 |
716 |
|
205/45R14 |
Normal |
450 |
240 |
177,8 |
206 |
734 |
|
165/45R15 |
Normal |
315 |
240 |
139,7 |
165 |
685 |
|
175/45R15 |
Normal |
355 |
240 |
152,4 |
176 |
705 |
|
185/45R15 |
Normal |
387 |
240 |
152,4 |
183 |
720 |
|
195/45R15 |
Normal |
425 |
240 |
165,1 |
195 |
741 |
|
205/45R15 |
Normal |
462 |
240 |
177,8 |
206 |
759 |
|
215/45R15 |
Normal |
500 |
240 |
177,8 |
213 |
776 |
|
225/45R15 |
Normal |
545 |
240 |
190,5 |
225 |
795 |
|
235/45R15 |
Normal |
560 |
240 |
203,2 |
236 |
816 |
|
255/45R15 |
Normal |
650 |
240 |
215,9 |
255 |
851 |
|
165/45R16 |
Normal |
335 |
240 |
139,7 |
165 |
709 |
|
195/45R16 |
Normal |
450 |
240 |
165,1 |
195 |
766 |
|
195/45R16 |
Extra |
500 |
280 |
165,1 |
195 |
766 |
|
205/45R16 |
Normal |
487 |
240 |
177,8 |
206 |
784 |
|
205/45R16 |
Extra |
545 |
280 |
177,8 |
206 |
784 |
|
215/45R16 |
Normal |
530 |
240 |
177,8 |
213 |
801 |
|
225/45R16 |
Normal |
580 |
240 |
190,5 |
225 |
820 |
|
225/45R16 |
Extra |
650 |
280 |
190,5 |
225 |
820 |
|
245/45R16 |
Normal |
670 |
240 |
203,2 |
243 |
855 |
|
195/45R17 |
Normal |
462 |
240 |
165,1 |
195 |
791 |
|
195/45R17 |
Extra |
515 |
280 |
165,1 |
195 |
791 |
|
205/45R17 |
Normal |
500 |
240 |
177,8 |
206 |
810 |
|
205/45R17 |
Extra |
560 |
280 |
177,8 |
206 |
810 |
|
215/45R17 |
Normal |
545 |
240 |
177,8 |
213 |
827 |
|
215/45R17 |
Extra |
615 |
280 |
177,8 |
213 |
827 |
|
225/45R17 |
Normal |
615 |
240 |
190,5 |
225 |
846 |
|
225/45R17 |
Extra |
670 |
280 |
190,5 |
225 |
846 |
|
235/45R17 |
Normal |
670 |
240 |
203,2 |
236 |
867 |
|
235/45R17 |
Extra |
730 |
280 |
203,2 |
236 |
867 |
|
245/45R17 |
Normal |
690 |
240 |
203,2 |
243 |
881 |
|
245/45R17 |
Extra |
775 |
280 |
203,2 |
243 |
881 |
|
255/45R17 |
Normal |
750 |
240 |
215,9 |
255 |
902 |
|
255/45R17 |
Extra |
850 |
280 |
215,9 |
255 |
902 |
|
275/45R17 |
Normal |
850 |
240 |
228,6 |
273 |
937 |
|
315/45R17 |
Normal |
1090 |
240 |
266,7 |
315 |
1013 |
|
205/45R18 |
Normal |
530 |
240 |
177,8 |
206 |
835 |
|
205/45R18 |
Extra |
600 |
280 |
177,8 |
206 |
835 |
|
215/45R18 |
Normal |
580 |
240 |
177,8 |
213 |
852 |
|
215/45R18 |
Extra |
650 |
280 |
177,8 |
213 |
852 |
|
225/45R18 |
Normal |
615 |
240 |
190,5 |
225 |
871 |
|
225/45R18 |
Extra |
690 |
280 |
190,5 |
225 |
871 |
|
235/45R18 |
Normal |
670 |
240 |
203,2 |
236 |
892 |
|
235/45R18 |
Extra |
750 |
280 |
203,2 |
236 |
892 |
|
245/45R18 |
Normal |
710 |
240 |
203,2 |
243 |
906 |
|
245/45R18 |
Extra |
800 |
280 |
203,2 |
243 |
906 |
|
255/45R18 |
Normal |
775 |
240 |
215,9 |
255 |
927 |
|
255/45R18 |
Extra |
875 |
280 |
215,9 |
255 |
927 |
|
275/45R18 |
Normal |
875 |
240 |
228,6 |
273 |
962 |
|
275/45R18 |
Extra |
975 |
280 |
228,6 |
273 |
962 |
|
285/45R18 |
Normal |
875 |
240 |
241,3 |
285 |
982 |
|
295/45R18 |
Normal |
1000 |
240 |
254,0 |
296 |
1002 |
|
295/45R18 |
Extra |
1120 |
280 |
254,0 |
296 |
1002 |
|
225/45R19 |
Extra |
710 |
280 |
190,5 |
225 |
897 |
|
235/45R19 |
Normal |
690 |
240 |
203,2 |
236 |
918 |
|
235/45R19 |
Extra |
775 |
280 |
203,2 |
236 |
918 |
|
245/45R19 |
Normal |
750 |
240 |
203,2 |
243 |
932 |
|
245/45R19 |
Extra |
850 |
280 |
203,2 |
243 |
932 |
|
255/45R19 |
Normal |
800 |
240 |
215,9 |
255 |
953 |
|
255/45R19 |
Extra |
900 |
280 |
215,9 |
255 |
953 |
|
275/45R19 |
Normal |
900 |
240 |
228,6 |
273 |
988 |
|
275/45R19 |
Extra |
1000 |
280 |
228,6 |
273 |
988 |
|
285/45R19 |
Normal |
975 |
240 |
241,3 |
285 |
1008 |
|
285/45R19 |
Extra |
1090 |
280 |
241,3 |
285 |
1008 |
|
295/45R19 |
Normal |
1030 |
240 |
254,0 |
296 |
1028 |
|
295/45R19 |
Extra |
1150 |
280 |
254,0 |
296 |
1028 |
|
245/45R20 |
Normal |
775 |
240 |
203,2 |
243 |
957 |
|
255/45R20 |
Normal |
825 |
240 |
215,9 |
255 |
978 |
|
255/45R20 |
Extra |
925 |
280 |
215,9 |
255 |
978 |
|
165/45R20 |
Normal |
900 |
240 |
228,6 |
266 |
995 |
|
165/45R20 |
Extra |
1000 |
280 |
228,6 |
266 |
995 |
|
275/45R20 |
Extra |
1060 |
280 |
228,6 |
273 |
1013 |
|
285/45R20 |
Extra |
1120 |
280 |
241,3 |
285 |
1033 |
|
295/45R20 |
Normal |
1060 |
240 |
254,0 |
296 |
1053 |
|
*295/45R20 |
Extra |
1180 |
280 |
254,0 |
296 |
1053 |
|
305/45R20 |
Normal |
1120 |
240 |
254,0 |
303 |
1068 |
|
*305/45R20 |
Extra |
1250 |
280 |
254,0 |
303 |
1068 |
|
285/45R21 |
Normal |
1030 |
240 |
241,3 |
285 |
1058 |
|
275/45R22 |
Normal |
1000 |
240 |
228,6 |
273 |
1064 |
|
275/45R22 |
Extra |
1120 |
280 |
228,6 |
273 |
1064 |
|
*285/45R22 |
Extra |
1180 |
280 |
241,3 |
285 |
1084 |
|
*295/45R22 |
Extra |
1250 |
280 |
254,0 |
296 |
1104 |
|
*305/45R22 |
Extra |
1320 |
280 |
254,0 |
303 |
1119 |
|
*305/45R24 |
Extra |
1400 |
280 |
254,0 |
303 |
1170 |
|
|
|
|
|
|
|
|
|
* NOTA: Estas
claves de identificación exceden la capacidad de carga especificada. Por
cuestiones de seguridad deben ser sometidas a los métodos de prueba de la
presente Norma Oficial Mexicana debido al servicio específico de la llanta. TABLA 29-Milimétricas |
||||||
|
Llantas radiales,
""serie 40"" |
||||||
|
Clave de identificación |
Tipo de carga |
Carga máxima |
Presión máxima |
Rin de medición |
Anchura sección |
Factor mínimo de medida |
|
|
|
kg |
kpa |
mm |
mm |
mm |
|
205/40R13 |
Normal |
325 |
240 |
190,5 |
212 |
695 |
|
195/40R14 |
Normal |
365 |
240 |
177,8 |
200 |
701 |
|
215/40R14 |
Normal |
437 |
240 |
190,5 |
218 |
734 |
|
225/40R14 |
Normal |
475 |
240 |
203,2 |
230 |
754 |
|
215/40R14 |
Normal |
450 |
240 |
190,5 |
218 |
734 |
|
285/40R15 |
Normal |
630 |
240 |
254,0 |
290 |
883 |
|
195/40R16 |
Extra |
450 |
280 |
177,8 |
200 |
751 |
|
205/40R16 |
Extra |
487 |
280 |
190,5 |
212 |
771 |
|
215/40R16 |
Normal |
475 |
240 |
190,5 |
218 |
784 |
|
215/40R16 |
Extra |
530 |
280 |
190,5 |
218 |
784 |
|
225/40R16 |
Normal |
515 |
240 |
203,2 |
230 |
804 |
|
255/40R16 |
Normal |
630 |
240 |
228,6 |
260 |
856 |
|
195/40R17 |
Extra |
462 |
280 |
177,8 |
200 |
777 |
|
205/40R17 |
Normal |
450 |
240 |
190,5 |
212 |
797 |
|
205/40R17 |
Extra |
500 |
280 |
190,5 |
212 |
797 |
|
215/40R17 |
Normal |
487 |
240 |
190,5 |
218 |
810 |
|
215/40R17 |
Extra |
545 |
280 |
190,5 |
218 |
810 |
|
225/40R17 |
Normal |
530 |
240 |
203,2 |
230 |
830 |
|
225/40R17 |
Extra |
600 |
280 |
203,5 |
230 |
830 |
|
235/40R17 |
Normal |
600 |
240 |
215,9 |
241 |
848 |
|
235/40R17 |
Extra |
670 |
280 |
215,9 |
241 |
848 |
|
245/40R17 |
Normal |
615 |
240 |
215,9 |
248 |
863 |
|
245/40R17 |
Extra |
690 |
280 |
215,9 |
248 |
863 |
|
255/40R17 |
Normal |
670 |
240 |
228,6 |
260 |
882 |
|
255/40R17 |
Extra |
750 |
280 |
228,6 |
260 |
882 |
|
265/40R17 |
Normal |
710 |
240 |
241,3 |
271 |
901 |
|
265/40R17 |
Extra |
800 |
280 |
241,3 |
271 |
901 |
|
275/40R17 |
Normal |
750 |
240 |
241,3 |
278 |
915 |
|
285/40R17 |
Normal |
800 |
240 |
254,0 |
290 |
934 |
|
295/40R17 |
Normal |
850 |
240 |
266,7 |
301 |
953 |
|
205/40R18 |
Normal |
475 |
240 |
190,5 |
212 |
822 |
|
205/40R18 |
Extra |
530 |
280 |
190,5 |
212 |
822 |
|
215/40R18 |
Normal |
515 |
240 |
190,5 |
218 |
835 |
|
215/40R18 |
Extra |
580 |
280 |
190,5 |
218 |
835 |
|
225/40R18 |
Normal |
560 |
240 |
203,2 |
230 |
855 |
|
225/40R18 |
Extra |
630 |
280 |
203,2 |
230 |
855 |
|
235/40R18 |
Normal |
615 |
240 |
215,9 |
241 |
873 |
|
235/40R18 |
Extra |
690 |
280 |
215,9 |
241 |
873 |
|
245/40R18 |
Normal |
650 |
240 |
215,9 |
248 |
888 |
|
245/40R18 |
Extra |
730 |
280 |
215,9 |
248 |
888 |
|
255/40R18 |
Normal |
690 |
240 |
228,6 |
260 |
907 |
|
255/40R18 |
Extra |
775 |
280 |
228,6 |
260 |
907 |
|
265/40R18 |
Normal |
730 |
240 |
241,3 |
271 |
926 |
|
265/40R18 |
Extra |
825 |
280 |
241,3 |
271 |
926 |
|
275/40R18 |
Normal |
775 |
240 |
241,3 |
278 |
940 |
|
275/40R18 |
Extra |
875 |
280 |
241,3 |
278 |
940 |
|
285/40R18 |
Normal |
825 |
240 |
254,0 |
290 |
959 |
|
295/40R18 |
Normal |
875 |
240 |
266,7 |
301 |
978 |
|
225/40R19 |
Normal |
580 |
240 |
203,2 |
230 |
881 |
|
225/40R19 |
Extra |
650 |
280 |
203,2 |
230 |
881 |
|
235/40R19 |
Normal |
630 |
240 |
215,9 |
241 |
899 |
|
245/40R19 |
Normal |
670 |
240 |
215,9 |
248 |
914 |
|
225/40R19 |
Extra |
750 |
280 |
215,9 |
248 |
914 |
|
255/40R19 |
Normal |
710 |
240 |
228,6 |
260 |
933 |
|
255/40R19 |
Extra |
800 |
280 |
228,6 |
260 |
933 |
|
275/40R19 |
Normal |
825 |
240 |
241,3 |
278 |
966 |
|
275/40R19 |
Extra |
925 |
280 |
241,3 |
278 |
966 |
|
285/40R19 |
Normal |
875 |
240 |
254 |
290 |
985 |
|
245/40R20 |
Normal |
690 |
240 |
215,9 |
248 |
939 |
|
245/40R20 |
Extra |
775 |
280 |
215,9 |
248 |
939 |
|
275/40R20 |
Normal |
850 |
240 |
241,3 |
278 |
991 |
|
275/40R20 |
Extra |
950 |
280 |
241,3 |
278 |
991 |
|
285/40R20 |
Normal |
900 |
240 |
254 |
290 |
1010 |
|
295/40R20 |
Normal |
950 |
240 |
266,7 |
301 |
1029 |
|
295/40R20 |
Extra |
1060 |
280 |
266,7 |
301 |
1029 |
|
265/40R21 |
Extra |
925 |
280 |
241,3 |
271 |
1002 |
|
275/40R21 |
Extra |
975 |
280 |
241,3 |
278 |
1016 |
|
265/40R22 |
Extra |
950 |
280 |
241,3 |
271 |
1027 |
|
*285/40R22 |
Extra |
1060 |
280 |
254 |
290 |
1061 |
|
295/40R22 |
Extra |
1120 |
280 |
266,7 |
301 |
1080 |
|
305/40R22 |
Normal |
1060 |
240 |
279,4 |
313 |
1099 |
|
*325/40R22 |
Normal |
1180 |
240 |
292,1 |
331 |
1132 |
|
*325/40R22 |
Extra |
1320 |
280 |
292,1 |
331 |
1132 |
|
*305/40R23 |
Extra |
1215 |
280 |
279,4 |
313 |
1124 |
|
*315/40R23 |
Extra |
1320 |
280 |
279,4 |
320 |
1139 |
|
*295/40R24 |
Extra |
1180 |
280 |
266,7 |
301 |
1131 |
|
*305/40R24 |
Extra |
1285 |
280 |
279,4 |
313 |
1150 |
|
*315/40R25 |
Extra |
1400 |
280 |
279,4 |
320 |
1190 |
|
*315/40R26 |
Normal |
1250 |
240 |
279,4 |
320 |
1214 |
|
*315/40R26 |
Extra |
1400 |
280 |
279,4 |
320 |
1214 |
|
* NOTA: Estas claves de identificación
exceden la capacidad de carga especificada. Por cuestiones de seguridad deben
ser sometidas a los métodos de prueba de la presente Norma Oficial Mexicana
debido al servicio específico de la llanta. |
||||||
|
TABLA 30-Milimétricas |
||||||
|
Llantas radiales
""serie 35"" |
||||||
|
Clave de identificación |
Tipo de carga |
Carga máxima |
Presión máxima |
Rin de medición |
Anchura sección |
Factor mínimo de medida |
|
|
|
kg |
kPa |
mm |
mm |
mm |
|
255/35R14 |
Normal |
515 |
240 |
228,6 |
260 |
781 |
|
235/35R15 |
Normal |
462 |
240 |
215,9 |
241 |
774 |
|
245/35R15 |
Normal |
500 |
240 |
215,9 |
248 |
788 |
|
345/35R15 |
Normal |
690 |
240 |
304,8 |
350 |
955 |
|
215/35R16 |
Extra |
462 |
280 |
190,5 |
218 |
763 |
|
245/35R16 |
Normal |
530 |
240 |
215,9 |
248 |
813 |
|
255/35R16 |
Normal |
560 |
240 |
228,6 |
260 |
831 |
|
215/35R17 |
Normal |
437 |
240 |
190,5 |
218 |
789 |
|
215/35R17 |
Extra |
487 |
280 |
190,5 |
218 |
789 |
|
225/35R17 |
Normal |
475 |
240 |
203,2 |
230 |
808 |
|
225/35R17 |
Extra |
530 |
280 |
203,2 |
230 |
808 |
|
245/35R17 |
Normal |
545 |
240 |
215,9 |
248 |
839 |
|
265/35R17 |
Normal |
630 |
240 |
241,3 |
271 |
875 |
|
275/35R17 |
Normal |
670 |
240 |
241,3 |
278 |
888 |
|
315/35R17 |
Normal |
850 |
240 |
279,4 |
320 |
956 |
|
335/35R17 |
Normal |
950 |
240 |
304,8 |
343 |
992 |
|
215/35R18 |
Normal |
450 |
240 |
190,5 |
218 |
814 |
|
215/35R18 |
Extra |
500 |
280 |
190,5 |
218 |
814 |
|
225/35R18 |
Normal |
487 |
240 |
203,2 |
230 |
833 |
|
225/35R18 |
Extra |
545 |
280 |
203,2 |
230 |
833 |
|
235/35R18 |
Normal |
530 |
240 |
215,9 |
241 |
850 |
|
235/35R18 |
Extra |
600 |
280 |
215,9 |
241 |
850 |
|
245/35R18 |
Normal |
560 |
240 |
215,9 |
248 |
864 |
|
245/35R18 |
Extra |
630 |
280 |
215,9 |
248 |
864 |
|
255/35R18 |
Normal |
600 |
240 |
228,6 |
260 |
882 |
|
255/35R18 |
Extra |
670 |
280 |
228,6 |
260 |
882 |
|
265/35R18 |
Normal |
650 |
240 |
241,3 |
271 |
900 |
|
265/35R18 |
Extra |
730 |
280 |
241,3 |
271 |
900 |
|
275/35R18 |
Normal |
690 |
240 |
241,3 |
278 |
913 |
|
275/35R18 |
Extra |
775 |
280 |
241,3 |
278 |
913 |
|
285/35R18 |
Normal |
730 |
240 |
254,0 |
290 |
932 |
|
285/35R18 |
Extra |
825 |
280 |
254,0 |
290 |
932 |
|
295/35R18 |
Normal |
775 |
240 |
266,7 |
301 |
949 |
|
345/35R18 |
Normal |
1030 |
240 |
304,8 |
350 |
1031 |
|
215/35R19 |
Extra |
515 |
280 |
190,5 |
218 |
840 |
|
225/35R19 |
Normal |
500 |
240 |
203,2 |
230 |
859 |
|
225/35R19 |
Extra |
560 |
280 |
203,2 |
230 |
859 |
|
235/35R19 |
Normal |
545 |
240 |
215,9 |
241 |
876 |
|
235/35R19 |
Extra |
615 |
280 |
215,9 |
241 |
876 |
|
245/35R19 |
Normal |
580 |
240 |
215,9 |
248 |
890 |
|
245/35R19 |
Extra |
650 |
280 |
215,9 |
248 |
890 |
|
255/35R19 |
Normal |
630 |
240 |
228,6 |
260 |
908 |
|
255/35R19 |
Extra |
710 |
280 |
228,6 |
260 |
908 |
|
265/35R19 |
Normal |
670 |
240 |
241,3 |
271 |
9026 |
|
265/35R19 |
Extra |
750 |
280 |
241,3 |
271 |
926 |
|
275/35R19 |
Normal |
710 |
240 |
241,3 |
278 |
939 |
|
275/35R19 |
Extra |
800 |
280 |
241,3 |
278 |
939 |
|
285/35R19 |
Normal |
775 |
240 |
254,0 |
290 |
958 |
|
295/35R19 |
Normal |
800 |
240 |
266,7 |
301 |
975 |
|
305/35R19 |
Normal |
850 |
240 |
279,4 |
313 |
994 |
|
345/35R19 |
Normal |
1060 |
240 |
304,8 |
350 |
1057 |
|
225/35R20 |
Extra |
600 |
280 |
203,2 |
230 |
884 |
|
245/35R20 |
Normal |
615 |
240 |
215,9 |
248 |
915 |
|
245/35R20 |
Extra |
690 |
280 |
215,9 |
248 |
915 |
|
255/35R20 |
Normal |
650 |
240 |
228,6 |
260 |
933 |
|
255/35R20 |
Extra |
730 |
280 |
228,6 |
260 |
933 |
|
265/35R20 |
Normal |
690 |
240 |
241,3 |
271 |
951 |
|
265/35R20 |
Extra |
775 |
280 |
241,3 |
271 |
951 |
|
275/35R20 |
Normal |
750 |
240 |
241,3 |
278 |
964 |
|
275/35R20 |
Extra |
850 |
280 |
241,3 |
278 |
964 |
|
315/35R20 |
Normal |
950 |
240 |
279,4 |
320 |
1032 |
|
315/35R20 |
Extra |
1060 |
280 |
279,4 |
320 |
1032 |
|
245/35R21 |
Extra |
710 |
280 |
215,9 |
248 |
940 |
|
255/35R21 |
Extra |
750 |
280 |
228,6 |
260 |
958 |
|
285/35R21 |
Normal |
825 |
240 |
254,0 |
290 |
1008 |
|
285/35R21 |
Extra |
925 |
280 |
254,0 |
290 |
1008 |
|
295/35R21 |
Extra |
975 |
280 |
266,7 |
301 |
1025 |
|
315/35R21 |
Extra |
1090 |
280 |
279,4 |
320 |
1057 |
|
265/35R22 |
Normal |
750 |
240 |
241,3 |
271 |
1002 |
|
265/35R22 |
Extra |
850 |
280 |
241,3 |
271 |
1002 |
|
275/35R22 |
Extra |
900 |
280 |
241,3 |
278 |
1015 |
|
285/35R22 |
Normal |
850 |
240 |
254,0 |
290 |
1034 |
|
285/35R22 |
Extra |
950 |
280 |
254,0 |
290 |
1034 |
|
295/35R22 |
Extra |
1000 |
280 |
266,7 |
301 |
1051 |
|
305/35R22 |
Extra |
1060 |
280 |
279,4 |
313 |
1070 |
|
285/35R23 |
Extra |
975 |
280 |
254,0 |
290 |
1059 |
|
305/35R23 |
Normal |
975 |
240 |
279,4 |
313 |
1095 |
|
305/35R23 |
Extra |
1090 |
280 |
279,4 |
313 |
1095 |
|
295/35R24 |
Extra |
1060 |
280 |
266,7 |
301 |
1102 |
|
305/35R24 |
Extra |
1120 |
280 |
279,4 |
313 |
1121 |
|
*315/35R24 |
Extra |
1180 |
280 |
279,4 |
320 |
1134 |
|
* NOTA: Estas
claves de identificación exceden la capacidad de carga especificada. Por
cuestiones de seguridad deben ser sometidas a los métodos de prueba de la
presente Norma Oficial Mexicana debido al servicio específico de la llanta. TABLA 31-Milimétricas |
||||||
|
Llantas radiales
"serie 30" |
||||||
|
Clave de identificación |
Tipo de carga |
Carga máxima |
Presión máxima |
Rin de medición |
Anchura sección |
Factor mínimo de medida |
|
|
|
kg |
kpa |
mm |
mm |
mm |
|
225/30R18 |
Extra |
475 |
280 |
203,2 |
230 |
812 |
|
245/30R18 |
Extra |
560 |
280 |
215,9 |
248 |
841 |
|
255/30R18 |
Extra |
600 |
280 |
228,6 |
260 |
859 |
|
265/30R18 |
Normal |
560 |
240 |
241,3 |
271 |
875 |
|
285/30R18 |
Normal |
650 |
240 |
254,0 |
290 |
905 |
|
285/30R18 |
Extral |
730 |
280 |
254,0 |
290 |
905 |
|
295/30R18 |
Normal |
670 |
240 |
266,7 |
301 |
922 |
|
295/30R18 |
Extra |
750 |
280 |
266,7 |
301 |
922 |
|
315/30R18 |
Normal |
750 |
240 |
279,4 |
320 |
952 |
|
325/30R18 |
Normal |
800 |
240 |
292,1 |
331 |
968 |
|
335/30R18 |
Normal |
850 |
240 |
304,8 |
343 |
986 |
|
225/30R19 |
Extra |
500 |
280 |
203,2 |
230 |
838 |
|
245/30R19 |
Extra |
580 |
280 |
215,9 |
248 |
867 |
|
255/30R19 |
Extra |
615 |
280 |
228,6 |
260 |
885 |
|
265/30R19 |
Normal |
580 |
240 |
241,3 |
271 |
901 |
|
265/30R19 |
Extra |
650 |
280 |
241,3 |
271 |
901 |
|
275/30R19 |
Normal |
630 |
240 |
241,3 |
278 |
914 |
|
275/30R19 |
Extra |
710 |
280 |
241,3 |
278 |
914 |
|
285/30R19 |
Normal |
670 |
240 |
254,0 |
290 |
931 |
|
285/30R19 |
Extra |
750 |
280 |
254,0 |
290 |
931 |
|
295/30R19 |
Normal |
710 |
240 |
266,7 |
301 |
948 |
|
295/30R19 |
Extra |
800 |
280 |
266,7 |
301 |
948 |
|
305/30R19 |
Normal |
750 |
240 |
279,4 |
313 |
965 |
|
305/30R19 |
Extra |
850 |
280 |
279,4 |
313 |
965 |
|
345/30R19 |
Normal |
925 |
240 |
304,8 |
350 |
1024 |
|
225/30R20 |
Extra |
515 |
280 |
203,2 |
230 |
863 |
|
235/30R20 |
Extra |
560 |
280 |
215,9 |
242 |
880 |
|
245/30R20 |
Normal |
530 |
240 |
215,9 |
248 |
892 |
|
245/30R20 |
Extra |
600 |
280 |
215,9 |
248 |
892 |
|
255/30R20 |
Normal |
560 |
240 |
228,6 |
260 |
910 |
|
255/30R20 |
Extra |
630 |
280 |
228,6 |
260 |
910 |
|
265/30R20 |
Extra |
670 |
280 |
241,3 |
271 |
926 |
|
275/30R20 |
Normal |
650 |
240 |
241,3 |
278 |
939 |
|
275/30R20 |
Extra |
730 |
280 |
241,3 |
278 |
939 |
|
285/30R20 |
Normal |
690 |
240 |
254,0 |
290 |
956 |
|
285/30R20 |
Extra |
775 |
280 |
254,0 |
290 |
956 |
|
335/30R20 |
Normal |
900 |
240 |
304,8 |
343 |
1037 |
|
255/30R21 |
Extra |
650 |
280 |
228,6 |
260 |
935 |
|
285/30R21 |
Extra |
800 |
280 |
254,0 |
290 |
981 |
|
295/30R21 |
Normal |
750 |
240 |
266,7 |
301 |
998 |
|
295/30R21 |
Extra |
850 |
280 |
266,7 |
301 |
998 |
|
325/30R21 |
Normal |
900 |
240 |
292,1 |
331 |
1044 |
|
255/30R22 |
Extra |
690 |
280 |
228,6 |
260 |
961 |
|
265/30R22 |
Normal |
650 |
240 |
241,3 |
271 |
977 |
|
265/30R22 |
Extra |
730 |
280 |
241,3 |
271 |
977 |
|
285/30R22 |
Extra |
825 |
280 |
254,0 |
290 |
1007 |
|
295/30R22 |
Normal |
775 |
240 |
266,7 |
301 |
1024 |
|
295/30R22 |
Extra |
875 |
280 |
266,7 |
301 |
1024 |
|
315/30R22 |
Extra |
975 |
280 |
279,4 |
320 |
1054 |
|
275/30R23 |
Extra |
800 |
280 |
241,3 |
278 |
1015 |
|
285/30R24 |
Extra |
875 |
280 |
254,0 |
290 |
1058 |
|
315/30R24 |
Extra |
1030 |
280 |
279,4 |
320 |
1105 |
TABLA 32-P Métrica
|
Radial Serie
30" |
||||||
|
Clave de identificación |
Tipo de carga |
Carga máxima |
Presión máxima |
Rin de medición |
Anchura sección |
Factor mínimo de medida |
|
|
|
kg |
kPa |
mm |
mm |
mm |
|
P315/30R18 |
Ligera |
615 |
240 |
279,4 |
320 |
952 |
|
P335/30R18 |
Ligera |
690 |
240 |
304,8 |
343 |
986 |
|
P345/30R18 |
Ligera |
730 |
240 |
304,8 |
350 |
998 |
|
P325/30R19 |
Ligera |
670 |
240 |
304,8 |
336 |
999 |
|
P345/30R19 |
Ligera |
750 |
240 |
304,8 |
350 |
1024 |
TABLA 33-Milimétricas
|
Radial
"" serie 80 "" |
||||||
|
Clave de identificación |
Tipo de carga |
Carga máxima |
Presión máxima |
Rin de medición |
Anchura sección |
Factor mínimo de medida |
|
|
|
kg |
kPa |
mm |
mm |
mm |
|
125/80R13 |
Normal |
290 |
240 |
88,9 |
126 |
646 |
|
135/80R13 |
Normal |
335 |
240 |
88,9 |
133 |
669 |
|
135/80R13 |
Extra |
375 |
280 |
88,9 |
133 |
669 |
|
145/80R13 |
Normal |
387 |
240 |
101,6 |
145 |
696 |
|
145/80R13 |
Extra |
437 |
280 |
101,6 |
145 |
696 |
|
155/80R13 |
Normal |
437 |
240 |
114,3 |
157 |
723 |
|
155/80R13 |
Extra |
487 |
280 |
114,3 |
157 |
723 |
|
165/80R13 |
Normal |
487 |
240 |
114,3 |
165 |
746 |
|
165/80R13 |
Extra |
545 |
280 |
114,3 |
165 |
746 |
|
175/80R13 |
Normal |
530 |
240 |
127,0 |
177 |
773 |
|
185/80R13 |
Normal |
600 |
240 |
127,0 |
184 |
796 |
|
145/80R14 |
Normal |
400 |
240 |
101,6 |
145 |
722 |
|
155/80R14 |
Normal |
462 |
240 |
114,3 |
157 |
749 |
|
165/80R14 |
Normal |
515 |
240 |
114,3 |
165 |
772 |
|
175/80R14 |
Normal |
560 |
240 |
127,0 |
177 |
799 |
|
175/80R14 |
Extra |
630 |
280 |
127,0 |
177 |
799 |
|
185/80R14 |
Normal |
615 |
240 |
127,0 |
184 |
822 |
|
185/80R14 |
Extra |
690 |
280 |
127,0 |
184 |
822 |
|
135/80R15 |
Normal |
365 |
240 |
88,9 |
133 |
720 |
|
155/80R15 |
Normal |
487 |
240 |
114,3 |
157 |
774 |
|
165/80R15 |
Normal |
545 |
240 |
114,3 |
165 |
797 |
|
185/80R15 |
Normal |
650 |
240 |
127,0 |
184 |
847 |
|
185/80R15 |
Extra |
730 |
280 |
127,0 |
184 |
847 |
|
195/80R15 |
Normal |
710 |
240 |
139,7 |
196 |
874 |
|
195/80R15 |
Extra |
800 |
280 |
139,7 |
196 |
874 |
|
215/80R15 |
Normal |
850 |
240 |
152,4 |
216 |
924 |
|
215/80R15 |
Extra |
950 |
280 |
152,4 |
216 |
924 |
|
*275/80R15 |
Normal |
1250 |
240 |
190,5 |
274 |
1074 |
|
165/80R16 |
Normal |
560 |
240 |
114,3 |
165 |
822 |
|
205/80R16 |
Normal |
800 |
240 |
139,7 |
203 |
921 |
|
205/80R16 |
Extra |
900 |
280 |
139,7 |
203 |
921 |
|
215/80R16 |
Normal |
875 |
240 |
152,4 |
216 |
949 |
|
215/80R16 |
Extra |
975 |
280 |
152,4 |
216 |
949 |
|
235/80R16 |
Normal |
1030 |
240 |
165,1 |
235 |
999 |
|
* NOTA: Estas
claves de identificación exceden la capacidad de carga especificada. Por cuestiones
de seguridad deben ser sometidas a los métodos de prueba de la presente Norma
Oficial Mexicana debido al servicio específico de la llanta. |
||||||
TABLA 34-P Métricas
|
Radial
"Serie 35" |
||||||
|
Clave de identificación |
Tipo de carga |
Carga máxima |
Presión máxima |
Rin de medición |
Anchura sección |
Factor mínimo de medida |
|
|
|
kg |
kPa |
mm |
mm |
mm |
|
P285/35R17 |
Ligera |
560 |
240 |
254,0 |
290 |
907 |
|
P315/35R17 |
Ligera |
650 |
240 |
279,4 |
320 |
956 |
|
P315/35R17 |
Normal |
850 |
240 |
279,4 |
320 |
956 |
|
P335/35R17 |
Ligera |
730 |
240 |
304,8 |
343 |
992 |
|
P215/35R18 |
Ligera |
365 |
240 |
190,5 |
218 |
814 |
|
P245/35R18 |
Ligera |
450 |
240 |
215,9 |
248 |
864 |
|
P255/35R18 |
Ligera |
475 |
240 |
228,6 |
260 |
882 |
|
P265/35R18 |
Ligera |
515 |
240 |
241,3 |
271 |
900 |
|
P275/35R18 |
Ligera |
545 |
240 |
241,3 |
278 |
913 |
|
P285/35R18 |
Ligera |
580 |
240 |
254,0 |
290 |
932 |
|
P295/35R18 |
Ligera |
615 |
240 |
254,0 |
296 |
944 |
|
P215/35R19 |
Ligera |
387 |
240 |
190,5 |
218 |
840 |
|
P245/35R19 |
Normal |
580 |
240 |
215,9 |
248 |
890 |
|
P285/35R19 |
Ligera |
600 |
240 |
254,0 |
290 |
958 |
|
P255/35R20 |
Normal |
650 |
240 |
228,6 |
260 |
933 |
|
P275/35R20 |
Ligera |
580 |
240 |
241,3 |
278 |
964 |
TABLA 35-Llantas
radiales Rin 13
|
Clave de identificación |
Capacidad de carga |
Carga máxima |
Presión máxima de inflado |
Rin de medición |
Anchura de sección máxima |
Factor mínimo de medida |
|
|
|
kg |
kPa |
mm |
mm |
mm |
|
145 R
13 |
C |
485 |
350 |
101,6 |
145 |
698 |
|
155 R
13 |
C |
515 |
350 |
114,3 |
157 |
713 |
|
165 R
13 |
C |
615 |
375 |
114,3 |
165 |
740 |
Tabla 36-Llantas
radiales, Rin 14
|
Clave de Identificación |
Capacidad de carga |
Carga máxima |
Presión máxima de inflado Radial |
Rin de medición |
Anchura de sección máxima |
Factor mínimo de medida |
|
|
|
kg |
kPa |
mm |
mm |
mm |
|
175R14 |
C |
710 |
375 |
127,0 |
178 |
788 |
|
175R14 |
D |
775 |
450 |
127,0 |
178 |
788 |
|
185R14 |
C |
775 |
375 |
139,7 |
188 |
813 |
|
185R14 |
D |
850 |
450 |
139,7 |
188 |
813 |
|
195R14 |
C |
850 |
375 |
139,7 |
198 |
838 |
|
195R14 |
D |
950 |
450 |
139,7 |
198 |
838 |
|
205R14 |
C |
925 |
375 |
152,4 |
208 |
867 |
|
205R14 |
D |
1030 |
450 |
152,4 |
208 |
867 |
|
215R14 |
C |
1000 |
375 |
152,4 |
218 |
890 |
|
215R14 |
D |
1120 |
450 |
152,4 |
218 |
890 |
|
195/75R14 |
C |
650 |
345 |
139,7 |
196 |
819 |
|
195/75R14 |
D |
775 |
450 |
139,7 |
196 |
819 |
|
27X8.50R14 |
B |
540 |
250 |
177,8 |
216 |
879 |
|
27X8.50R14 |
C |
685 |
350 |
177,8 |
216 |
879 |
|
205/70R14 |
C |
850 |
375 |
152,4 |
209 |
827 |
|
TABLA 37-Llantas radiales Rin 15 |
||||||
|
Clave de
identificación |
Tipo de
carga |
Carga
máxima |
Presión
máxima |
Rin de
medición |
Anchura
de sección |
Factor
mínimo de medida |
|
|
|
kg |
kPa |
mm |
mm |
mm |
|
165R15 |
D |
730 |
450 |
114,3 |
167 |
798 |
|
205R15 |
D |
825 |
450 |
152,4 |
208 |
825 |
|
7.00R15 |
C |
775 |
350 |
139,7 |
202 |
941 |
|
7.00R15 |
D |
925 |
450 |
139,7 |
202 |
941 |
|
7.50R15 |
D |
1 055 |
450 |
152,4 |
220 |
987 |
|
H78R15 |
C |
830 |
350 |
152,4 |
217 |
924 |
|
H78R15 |
D |
985 |
450 |
152,4 |
217 |
924 |
|
10R15 |
C |
1 015 |
350 |
203,2 |
264 |
1 021 |
|
11R15 |
C |
1 095 |
350 |
203,2 |
279 |
1 040 |
|
12R15 |
C |
1 020 |
350 |
254,0 |
318 |
1 122 |
|
L78R15 |
C |
920 |
350 |
165,1 |
235 |
971 |
|
195/75R15 |
C |
890 |
350 |
139,7 |
196 |
854 |
|
205/75R15 |
C |
750 |
350 |
139,7 |
203 |
877 |
|
30x9.50R15 |
B |
710 |
250 |
190,5 |
240 |
975 |
|
30x9.50R15 |
C |
900 |
350 |
190,5 |
240 |
975 |
|
31x10.50R15 |
B |
800 |
250 |
215,9 |
268 |
1 027 |
|
31x10.50R15 |
C |
1 030 |
350 |
215,9 |
268 |
1 027 |
|
31x11.50R15 |
B |
825 |
250 |
228,6 |
290 |
1 049 |
|
31x11.50R15 |
C |
1 060 |
350 |
228,6 |
290 |
1 049 |
|
32x11.50R15 |
B |
900 |
250 |
228,6 |
290 |
1 073 |
|
*32x11.50R15 |
C |
1 150 |
350 |
228,6 |
290 |
1 073 |
|
33x12.50R15 |
B |
800 |
170 |
254,0 |
318 |
1 125 |
|
33x12.50R15 |
C |
1 000 |
250 |
254,0 |
318 |
1 125 |
|
215/75R15 |
C |
800 |
350 |
152,4 |
216 |
903 |
|
215/75R15 |
D |
950 |
450 |
152,4 |
216 |
903 |
|
225/75R15 |
C |
850 |
350 |
152,4 |
223 |
925 |
|
225/75R15 |
D |
1 000 |
450 |
152,4 |
223 |
925 |
|
235/75R15 |
C |
900 |
350 |
165,1 |
235 |
950 |
|
235/75R15 |
D |
1 060 |
450 |
165,1 |
235 |
950 |
|
255/75R15 |
C |
1 030 |
350 |
177,8 |
255 |
999 |
|
265/70R15 |
C |
1 030 |
350 |
203,2 |
272 |
1 006 |
|
*33x10.50R15 |
C |
1 188 |
250 |
254,0 |
268 |
1 077 |
|
325/60R15 |
C |
950 |
250 |
241,3 |
331 |
1 080 |
|
205/65R15 |
C |
850 |
375 |
152,4 |
208 |
842 |
*NOTA: Estas claves de identificación exceden la capacidad de carga
especificada. Por cuestiones de seguridad deben ser sometidas a los métodos de
prueba de la presente Norma Oficial Mexicana, debido al servicio específico de
la llanta.
|
TABLA 38-Llantas
radiales Rin 16 |
||||||
|
Clave de identificación |
Capacidad de carga |
Carga máxima |
Presión máxima de inflado |
Rin de medición |
Anchura de sección |
Factor mínimo de medida |
|
|
kg |
kPa |
mm |
mm |
mm |
|
|
6.00R16 |
C |
650 |
345 |
114,3 |
172 |
892 |
|
6.50R16 |
C |
730 |
350 |
114,3 |
182 |
925 |
|
7.00R16 |
C |
815 |
345 |
139,7 |
201 |
966 |
|
7.00R16 |
D |
965 |
450 |
139,7 |
201 |
966 |
|
7.00R16 |
E |
1100 |
550 |
139,7 |
201 |
966 |
|
7.50R16 |
C |
925 |
350 |
152,4 |
220 |
1013 |
|
7.50R16 |
D |
1120 |
450 |
152,4 |
220 |
1013 |
|
285/60R16 |
C |
1030 |
350 |
215,9 |
292 |
1021 |
|
225/75R16 |
C |
880 |
350 |
152,4 |
223 |
950 |
|
225/75R16 |
D |
1060 |
450 |
152,4 |
223 |
950 |
|
205R16 |
D |
1060 |
450 |
152,4 |
208 |
950 |
|
245/75R16 |
C |
1000 |
350 |
177,8 |
248 |
1004 |
|
265/75R16 |
C |
1120 |
350 |
190,5 |
267 |
1051 |
|
215/85R16 |
C |
880 |
350 |
152,4 |
216 |
971 |
|
215/85R16 |
D |
1060 |
450 |
152,4 |
216 |
971 |
|
235/85R16 |
C |
1000 |
350 |
165,1 |
235 |
1022 |
|
255/85R16 |
C |
1120 |
350 |
177,8 |
255 |
1074 |
|
175/75R16 |
D |
825 |
475 |
127 |
177 |
832 |
11. Bibliografía
Normas y manuales vigentes.
11.1
Normas Federales de Seguridad para Vehículos Automotores. Administración de
Seguridad en el Tráfico de Carreteras Nacionales. Departamento de Transporte
E.U.A. Norma 109, 119, 139-Llantas Neumáticas Nuevas.
11.2
Normas Federales de Seguridad para Vehículos Automotores Administración de
Seguridad en el Tráfico de Carreteras Nacionales. Departamento de Transporte
E.U.A. Norma 110-Selección de Llantas y
Rines.
11.3
Norma Venezolana para cauchos, COVENIN 657-73.
11.4
Norma Venezolana para Cauchos, para automóviles de pasajeros COVENIN 663-73.
11.5
Organización Técnica Europea de Llantas y Rines.
11.6 Japanese Industrial
Standard.- Tires For Automobiles JIS D 4230.
11.7 Asociación
de Llantas y Rines de EUA-Datos técnicos.
11.8
Asociación Latinoamericana de Llantas y Rines (ALAPA).
11.9
Reglamento Técnico de Calidad Portaria No. 5.
12. Concordancia con normas internacionales
Esta Norma Oficial Mexicana no
concuerda con ninguna norma internacional por no existir referencia alguna al
momento de su elaboración.
TRANSITORIOS
PRIMERO.-
La presente Norma Oficial Mexicana entrará en vigor 60 días naturales después
de su publicación en el Diario Oficial de
SEGUNDO.- La presente Norma
Oficial Mexicana cancela a
TERCERO.-
La presente Norma Oficial Mexicana cancela a las medidas de llantas radiales
incluidas en el campo de aplicación de
CUARTO.-
Los certificados para un determinado modelo de llanta otorgados por los
organismos de certificación con anterioridad a la entrada en vigor de la
presente Norma Oficial Mexicana, continuarán vigentes en los términos y
condiciones considerados en los mismos, hasta el término de su vigencia.
México, D.F., a 9 de junio de
2010.- El Director General de Normas y Presidente del Comité Consultivo
Nacional de Normalización de Seguridad al Usuario, Información Comercial y
Prácticas de Comercio, Francisco Ramos Gómez.- Rúbrica.
